(20.03.09[1]) - GAUGE WHEELS, PRIOR TO PIN A19 2006

Запчасти Case IH DHX252 (20.03.09[1]) - GAUGE WHEELS, PRIOR TO PIN A19 2006 (11) - WHEELS

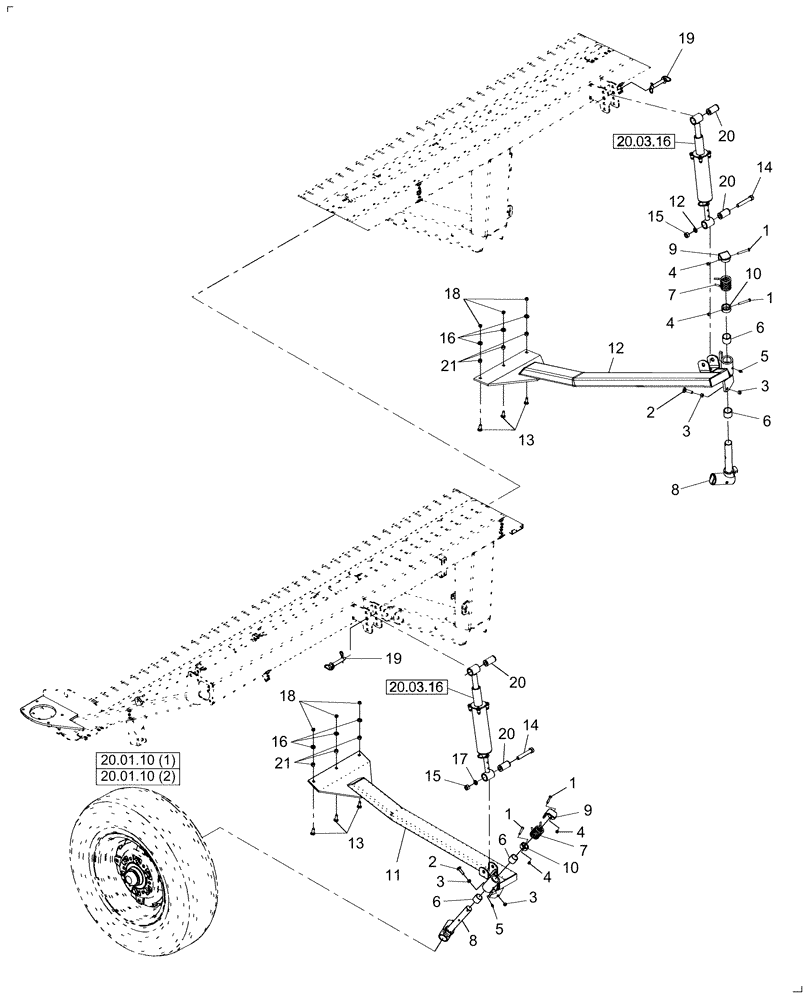

Схема запчастей Case IH DHX252 - (20.03.09[1]) - GAUGE WHEELS, PRIOR TO PIN A19 2006 (11) - WHEELS
4
3
7
10
17
7
16
6
1
20
3
20.01.10 (1)
2
20
4
19
16
2
20
3
18
6
20.01.10 (2)
14
9
20
8
18
15
13
1
1
14
6
9
12
1
21
21
4
8
15
10
4
6
3
19
11
5
5
12
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

413-640

BOLT,Hex, 3/8" - 16 x 2-1/2", Gr 5

4шт.

2

433-828

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1 3/4", Gr 5

2шт.

3

425-108

NUT,1/2" - 13, Gr 5

4шт.

4

232-4146

NUT,3/8"-16, GC

4шт.

5

219-1

LUBE NIPPLE,1/8" - 27 NPTF

2шт.

6

86565469

BUSHING

4шт.

7

86565471

SPRING

2шт.

8

86565472

PIN

2шт.

9

86565473

COLLAR

2шт.

10

86565474

COLLAR

2шт.

11

87057524

ARM ASSY.

LH

1шт.

12

87057525

ARM ASSY.

RH

1шт.

13

433-824

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1 1/2", Gr 5

6шт.

14

413-1272

BOLT,Hex, 3/4" - 10 x 4-1/2", Gr 5

2шт.

15

425-1012

NUT,3/4"-10, G5

3шт.

16

495-21056

WASHER,1/2"

6шт.

17

492-11075

LOCK WASHER,3/4"

2шт.

18

232-4148

NUT,1/2"-13, GC

6шт.

19

86563633

PIN

2шт.

20

86565458

DRIVE BUSHING

4шт.

21

86563235

SPACER

6шт.
