Запчасти Case IH RDX131 (20.15.06[03]) - CONDITIONING ROLL TENSION (15) - CROP CONDITIONING

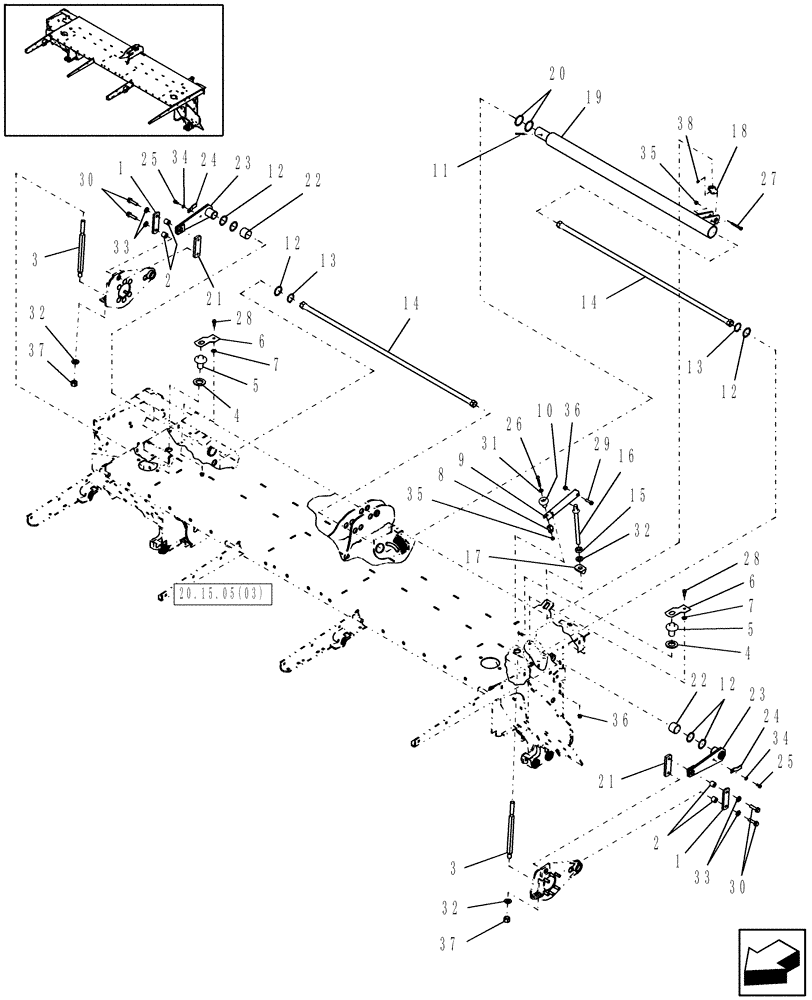

Схема запчастей Case IH RDX131 - (20.15.06[03]) - CONDITIONING ROLL TENSION (15) - CROP CONDITIONING
37
17
3
36
14
33
10
4
6
18
22
36
25
20.15.05(03)
35
13
3
21
15
2
28
12
32
11
35
24
32
6
23
5
28
23
14
32
20
26
12
29
21
30
5
34
30
2
27
7
24
25
4
1
37
22
19
8
16
12
34
31
33
12
7
38
1
13
9

Артикул

Название

Примечание

Количество

1

86631385

CONNECTING LINK

2шт.

2

289689

SPACER

4шт.

3

87038520

ROD

2шт.

4

9849882

WASHER,38mm ID x 65mm OD x 6.35mm Thk

2шт.

5

87038521

NUT

2шт.

6

86538387

RETAINER

2шт.

7

215588

WASHER

2шт.

8

223162

CLIP

1шт.

9

86630978

HANDLE

1шт.

10

33781

KNOB

1шт.

11

80599

GROOVED PIN,1/4" x 2 3/4", Type A

1шт.

12

58821

WASHER,45.24mm ID x 56.36mm OD x 1.65mm Thk

6шт.

13

11487

SNAP RING,#175, Ext

2шт.

14

144385

TORSION BAR

2шт.

15

133062

THRUST BEARING

1шт.

16

86506799

ROD

1шт.

17

625098

PIVOT

1шт.

18

9622890

NUT

1шт.

19

87061490

TUBE,73.02 mm OD x 1359 mm L

1шт.

20

67517

WASHER

2шт.

21

86631386

CONNECTING LINK

2шт.

22

213346

BUSHING,44.78mm ID x 49.61mm OD x 41.27mm L

2шт.

23

262057

ARM

2шт.

24

289688

CLIP

2шт.

25

86521552

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

2шт.

26

88346

BOLT,Hex, 5/16" - 18 x 2 1/2", Gr 5

1шт.

27

87626

BOLT,Hex, 5/16" - 18 x 2 3/4", Gr 5

1шт.

28

86521613

BOLT,Hex, 3/8" - 16 x 1", Gr 5

2шт.

29

86523775

BOLT,Hex, 3/8" - 16 x 1 1/2", Gr 5

1шт.

30

86521617

BOLT,Hex, 1/2" - 13 x 2", Gr 5

4шт.

31

80664

WASHER,0.38" ID x 0.88" OD x 0.08" Thk

1шт.

32

87021862

WASHER,19.8mm ID x 38.1mm OD x 4.76mm Thk

3шт.

33

262183

WASHER

4шт.

34

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

35

9823743

FLANGE NUT,Flg, 5/16"-18

2шт.

36

86521609

FLANGE NUT,Flg, 3/8"-16

3шт.

37

280375

NUT,3/4"-10, GC

2шт.

38

80714

LUBE NIPPLE,1/4"-28 NPT x .54" lg

1шт.

Выбрано товаров: 38
