(06.01[1]) - BATTERIES

Запчасти Case IH WDX2302 (06.01[1]) - BATTERIES (06) - ELECTRICAL SYSTEMS

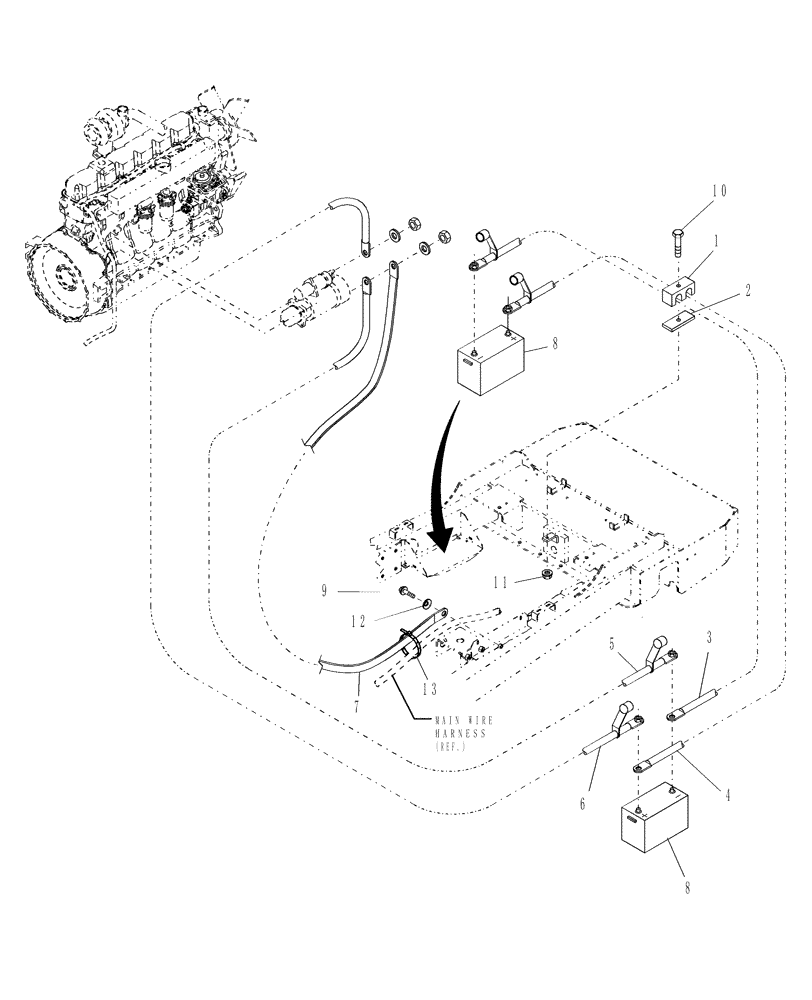

Схема запчастей Case IH WDX2302 - (06.01[1]) - BATTERIES (06) - ELECTRICAL SYSTEMS
(ref.)
6
main wire
13
3
4
7
5
8
2
10
11
9
harness
12
1
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86643219

CLAMP,Tube, 3/4"

Tube, 3/4"

1шт.

2

621326

PAD

1шт.

3

86533717

ELECTRIC CABLE

1шт.

4

86533716

ELECTRIC CABLE

POSITIVE

1шт.

5

86533713

ELECTRIC CABLE

1шт.

6

86533715

ELECTRIC CABLE

POSITIVE

1шт.

7

799681

GROUND STRAP

1шт.

8

BMF31FSW

DRY BATTERY

2шт.

9

458-620

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

1шт.

10

413-432

BOLT,Hex, 1/4" - 20 x 2", Gr 5

1шт.

11

280129

NUT,1/4"-20

1шт.

12

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

13

263117

CABLE TIE,292.1mm L, Nylon, Black

CABLE STRAP

1шт.

Выбрано товаров: 13
