(10.06) - CAB SKIRTING

Запчасти Case IH WDX1902 (10.06) - CAB SKIRTING (10) - OPERATORS PLATFORM/CAB

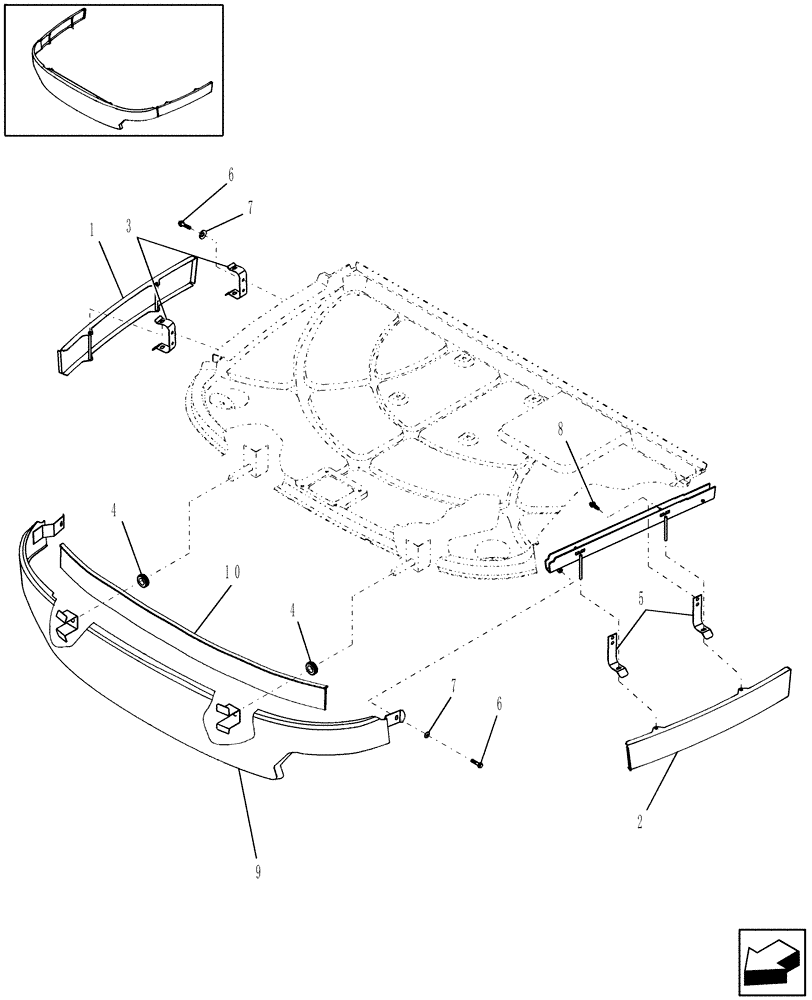

Схема запчастей Case IH WDX1902 - (10.06) - CAB SKIRTING (10) - OPERATORS PLATFORM/CAB
7
2
9
4
7
6
3
10
8
4
1
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87033692

SKIRT

RH

1шт.

2

87033691

SKIRT

LH

1шт.

3

87026096

SPRING CLIP

4шт.

4

102043

GROMMET,19.05mm ID x 34.925mm OD x 11.11mm Thk

2шт.

5

87048477

SPRING CLIP

1шт.

6

458-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

6шт.

7

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

6шт.

8

570821

SELF-TAP SCREW,Hex Flng, 5/16" - 18 x 5/8"

Flg, USR, 5/16"-18 x 5/8"

4шт.

9

87031511

SKIRT

1шт.

10

87386503

SEAL

Flap

1шт.

Cut To Fit; 3.5' Required

1шт.
