(10.04[3]) - CAB DOOR HANDLE

Запчасти Case IH WDX1902 (10.04[3]) - CAB DOOR HANDLE (10) - OPERATORS PLATFORM/CAB

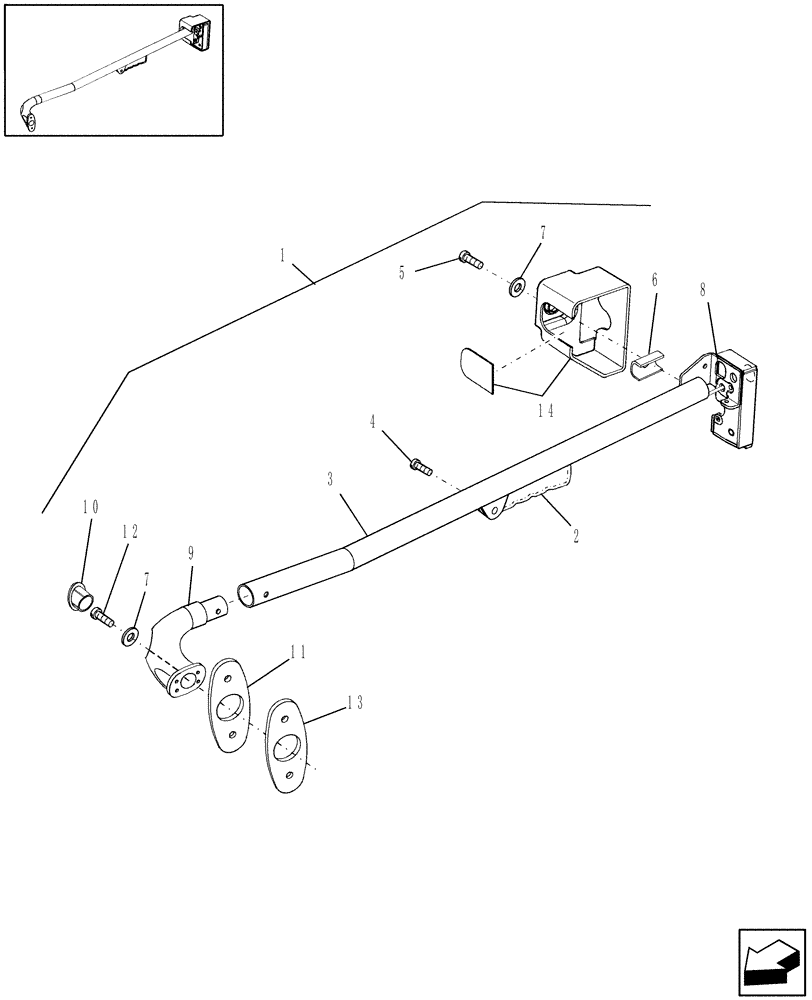

Схема запчастей Case IH WDX1902 - (10.04[3]) - CAB DOOR HANDLE (10) - OPERATORS PLATFORM/CAB
5
4
9
11
1
12
7
10
3
2
13
6
7
14
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87019889

HANDLE

1шт.

2

84320301

HANDLE

1шт.

3

NSS

NOT SOLD SEPARAT

1шт.

4

86585711

SCREW,Phillips Drive, Pan HD, M6 x 10mm, Cl 4.8

1шт.

5

44317

SCREW,Cross Pan Hd, M8 x 16

1шт.

6

84320299

CAP COVER

1шт.

7

86511315

WASHER,8.4mm ID x 16mm OD x 1.8mm Thk

2шт.

8

86520782

LATCH

1шт.

9

87335130

END FITTING

1шт.

10

87335132

CAP

1шт.

11

87335131

END PLATE

1шт.

12

86585704

SCREW,Phillips Drive, Pan HD, M8 x 25mm, Cl 4.8

1шт.

13

87335129

GASKET

1шт.

14

84067944

COVER

1шт.
