Запчасти Case IH WDX1902 (10.02[1]) - CAB ROOF (10) - OPERATORS PLATFORM/CAB

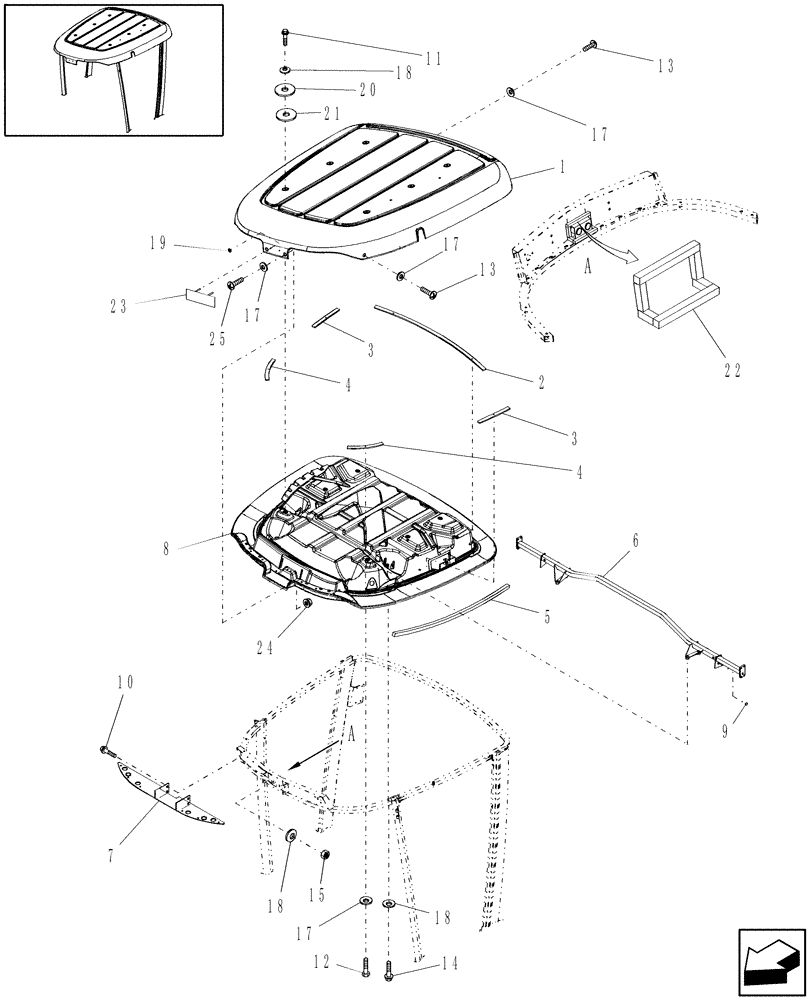

Схема запчастей Case IH WDX1902 - (10.02[1]) - CAB ROOF (10) - OPERATORS PLATFORM/CAB
22
24
13
10
17
8
17
17
15
21
11
18
18
3
5
7
3
18
4
9
1
19
4
17
a
a
6
25
23
13
20
2
12
14

Артикул

Название

Примечание

Количество

1

87059722

ROOF

Upper

1шт.

2

86636008

PLATE

Rear

1шт.

3

87013422

PLATE ASSY.

Middle

2шт.

4

87013423

PLATE

Front

2шт.

5

86534853

GASKET,10mm W x 6010mm L x 10mm Thk

1шт.

6

87019847

SUPPORT ASSY.

Mirror

1шт.

7

87013416

SUPPORT

Lamp

1шт.

8

87059723

ROOF

Lower

1шт.

9

F0NN13K732AA

PLUG

1шт.

10

844-8025

BOLT,Hvy Hex, M8 x 25mm, Cl 8.8

4шт.

11

844-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8

6шт.

12

86534686

HEX SOC SCREW,M6 x 30mm, Cl 12.9

6шт.

13

840-1620

SCREW,Pan, M6 x 20mm, Cl 4.8

7шт.

14

14306624

HEX SOC SCREW,M8 x 1.25 x 35mm, Cl 8.8, Full Thd

4шт.

15

825-1408

NUT,M8, Cl 8

4шт.

16

186882A1

EMBLEM CASE/IH

1шт.

17

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

15шт.

18

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

14шт.

19

1536080C1

PUSH-ON NUT

Push, 1/4"

2шт.

20

87013351

WASHER,0.34" ID x 1.25" OD x 0.12" Thk

6шт.

21

87026367

RUBBER WASHER

6шт.

22

87033278

SEAL

M15 x 15 x 500; Cut To Fit

1шт.

23

87557775

EMBLEM

CASE IH

1шт.

24

825-5146

SERRATED NUT,M6, Flg Ser

2шт.

25

840-1616

SCREW,Pan, M6 x 16mm, Cl 4.8

2шт.

Выбрано товаров: 25
