Запчасти Case IH WDX1902 (09.08) - HEADER LATCH (09) - IMPLEMENT LIFT

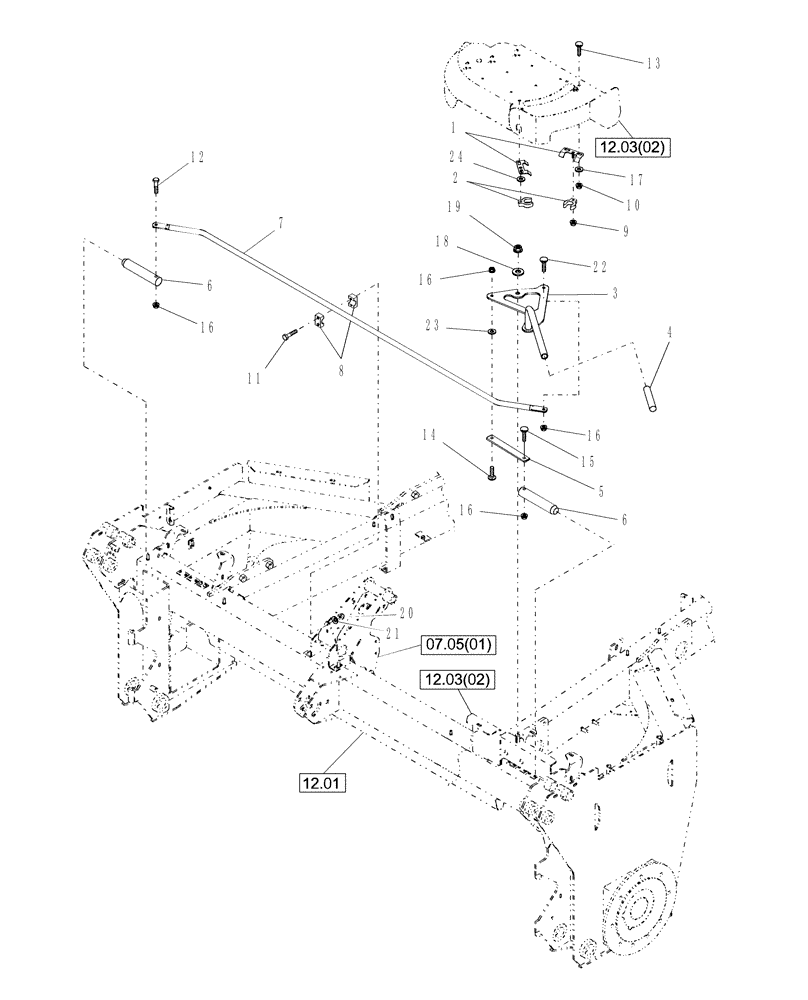

Схема запчастей Case IH WDX1902 - (09.08) - HEADER LATCH (09) - IMPLEMENT LIFT
15
22
16
17
4
18
24
6
21
16
11
5
14
9
12
3
19
23
13
16
16
8
7
6
20
1
10
2

Артикул

Название

Примечание

Количество

1

87011266

CLIP

2шт.

2

9620139

CLIP

2шт.

3

87027918

HANDLE

1шт.

4

602734

HANDLE GRIP

1шт.

5

87022883

STRAP

1шт.

6

86623295

SHAFT

2шт.

7

87011479

TUBE,21.34 mm OD

1шт.

8

87022323

CLAMP,25.4mm D Clamping Pipe

Plastic

1шт.

8

86900727

COVER

Plate

1шт.

Not Shown

1шт.

9

231-5345

FLANGE NUT,Flg, 5/16"-18

2шт.

10

425-285

FLANGE NUT,Flg, 5/16"-18, G5

4шт.

11

413-436

BOLT,Hex, 1/4" - 20 x 2-1/4", Gr 5

2шт.

12

413-636

BOLT,Hex, 3/8" - 16 x 2-1/4", Gr 5

1шт.

13

434-512

CARRIAGE BOLT,Sht Sq Nk, 5/16" - 18 x 3/4", Gr 5

4шт.

14

433-620

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 1 1/4", Gr 5

1шт.

15

433-636

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 2 1/4", Gr 5

1шт.

16

231-5346

FLANGE NUT,Flg, 3/8"-16

4шт.

17

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

18

495-11066

WASHER,5/8", SAE

1шт.

19

231-53410

FLANGE NUT,Flg, 5/8"-11

1шт.

20

425-284

FLANGE NUT,Flg, 1/4"-20.G5

2шт.

21

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

22

413-616

BOLT,Hex, 3/8" - 16 x 1", Gr 5

1шт.

23

495-21044

WASHER,3/8"

3/ARшт.

24

65319

WASHER,13.1mm ID x 25.4mm OD x 3.68mm Thk

2шт.

Выбрано товаров: 26
