Запчасти Case IH WDX1202S (07.03) - HYDRAULIC OIL COOLER (07) - HYDRAULIC SYSTEM

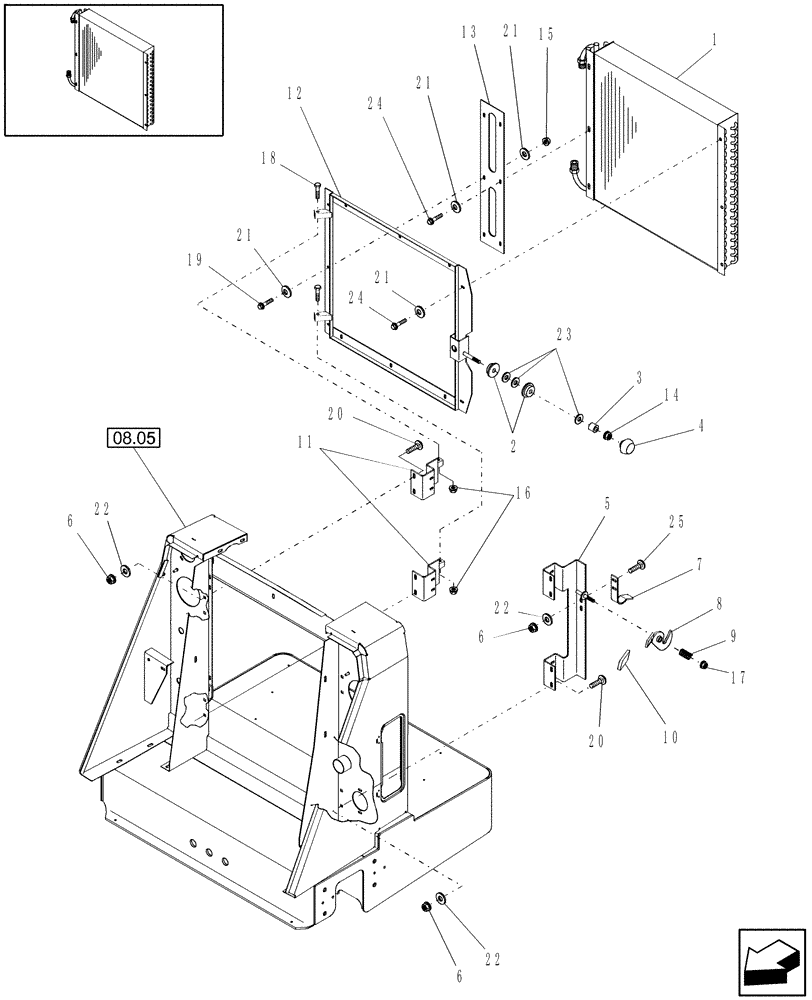

Схема запчастей Case IH WDX1202S - (07.03) - HYDRAULIC OIL COOLER (07) - HYDRAULIC SYSTEM
24
21
6
22
20
6
12
7
10
20
15
22
2
21
16
21
24
25
4
1
21
13
18
6
23
17
22
8
3
14
5
9
11
19

Артикул

Название

Примечание

Количество

1

86546052

OIL COOLER

1шт.

WDX1002S & WDX1202S Only

1шт.

1

87039859

CONDENSER

1шт.

WDX1202

1шт.

1

87041371

CONDENSER

1шт.

WDX1902 & WDX2302 Only

1шт.

2

86623463

SPACER

2шт.

3

86622664

SPACER

1шт.

4

138271

KNOB

1шт.

5

87031691

MOUNTING PARTS

1шт.

6

86521606

FLANGE NUT,Hex, 3/8" - 16, Gr 5

10шт.

7

86635204

BRACKET

1шт.

8

86635203

LATCH

1шт.

9

26315

SPRING

1шт.

10

219838

HANDLE GRIP

1шт.

11

86635196

BRACKET

2шт.

12

86582670

FRAME ASSY

1шт.

13

87031396

PLATE

1шт.

WDX1002S & WDX1202S Only

1шт.

14

425-288

FLANGE NUT,Flg, 1/2"-13, G5

1шт.

15

425-285

FLANGE NUT,Flg, 5/16"-18, G5

1шт.

16

231-5346

FLANGE NUT,Flg, 3/8"-16

2шт.

17

86521610

FLANGE NUT,Flg, 1/2"-13

1шт.

18

413-640

BOLT,Hex, 3/8" - 16 x 2-1/2", Gr 5

2шт.

19

458-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

1шт.

WDX1202, WDX1902, & WDX2302 (6), WDX1002S & WDX1202S (3)

1шт.

20

433-612

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 3/4", Gr 5

8шт.

21

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

22

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

10шт.

23

495-21056

WASHER,1/2"

3шт.

24

86521551

BOLT,Hex, 5/16" - 18 x 1/2", Gr 5

5шт.

25

88682

CARRIAGE BOLT,Short Nk, 3/8"-16 x 1", Gr 5

2шт.

Выбрано товаров: 32
