Запчасти Case IH WDX1002S (10.13[02]) - STEERING COLUMN (10) - OPERATORS PLATFORM/CAB

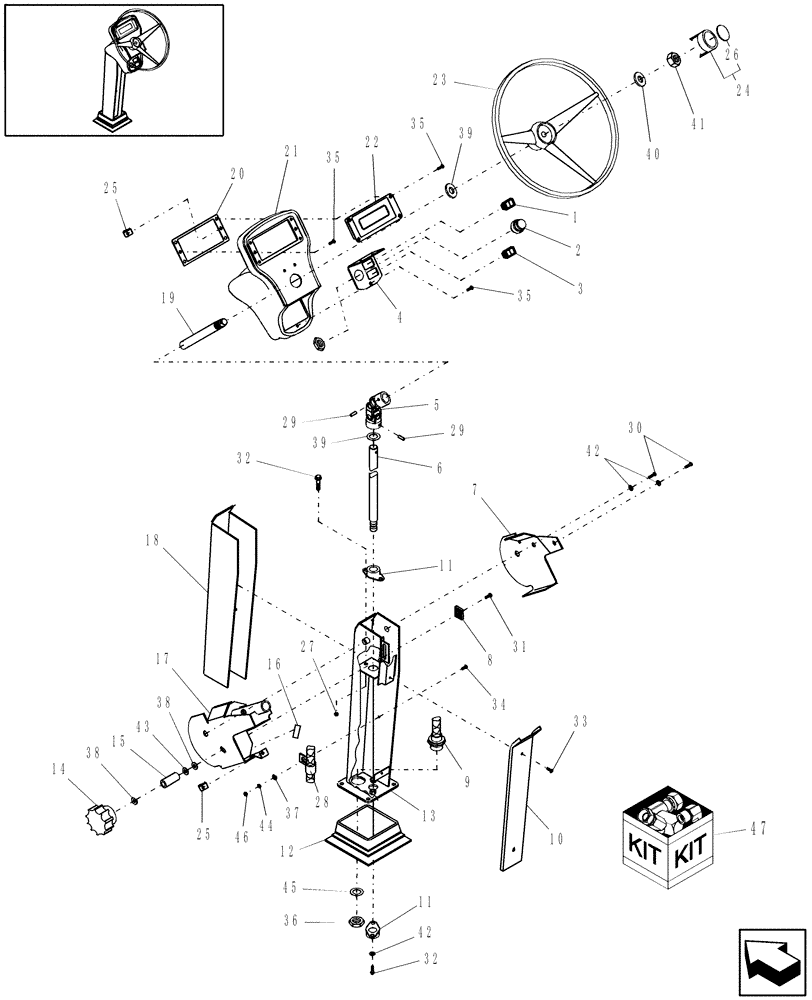

Схема запчастей Case IH WDX1002S - (10.13[02]) - STEERING COLUMN (10) - OPERATORS PLATFORM/CAB
3
15
14
44
32
29
39
40
20
35
1
22
6
21
47
17
31
28
18
30
10
36
35
25
5
42
41
29
45
33
38
42
35
26
37
12
32
2
9
27
25
46
38
39
16
7
19
24
43
8
4
11
34
11
23
13

Артикул

Название

Примечание

Количество

1

84320243

FLASHER SWITCH

1шт.

2

86507086

ALARM

1шт.

3

87042818

SWITCH

1шт.

4

87041110

PANEL

Switch

1шт.

5

600122

UNIVERSAL JOINT

1шт.

6

87040406

SHAFT

1шт.

7

86542164

SUPPORT

RH

1шт.

8

689840

SUPPORT

1шт.

9

87039464

HARNESS

1шт.

10

87031395

COVER

1шт.

11

84817649

BUSHING,22.35 mm ID x 30.23 mm OD x 19 mm

1шт.

12

785766

BOOT

1шт.

13

87031390

CHANNEL

1шт.

14

87043719

KNOB

Tilt

1шт.

15

87042679

SPACER

1шт.

16

617215

MOLDING

Channel, 72-1/4" Long

1шт.

17

86542161

SUPPORT

LH

1шт.

18

87046133

TRIM PANEL

1шт.

19

696389

SHAFT

1шт.

20

86544989

RETAINER

1шт.

21

86618074

COWL

1шт.

22

86615092

ECU

1шт.

23

84320687

STEERING WHEEL

1шт.

24

82023492

CAP

Includes: Ref. 26

1шт.

25

9628100

NUT,M4 x 0.7

9шт.

26

86401707

EMBLEM

Emblem

1шт.

27

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

2шт.

28

9706732

CLAMP,19mm ID, 8.7mm Bolt Hole, P Type

1шт.

29

435-5828

GROOVED PIN,1/4" x 1 3/4", Type E

2шт.

30

413-510

BOLT,Hex, 5/16" - 18 x 5/8", Gr 5

2шт.

31

280518

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 2 1/4", Gr 5

1шт.

32

458-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

2шт.

33

280449

SELF-TAP SCREW,Cross Truss Hd, #10 x 3/8"

2шт.

34

60485

SCREW,Slotted Truss Hd, #10-24 x 3/4"

1шт.

35

86555127

SCREW,M4 x 0.7 x 23.25mm OAL, Cl 4.8, Cntr Sunk

9шт.

36

9861348

NUT,1-1/2"-18

1шт.

37

495-31022

WASHER,#10

1шт.

38

495-21044

WASHER,3/8"

1шт.

39

50600

WASHER,22mm ID x 38mm OD x 1.5mm Thk

2шт.

40

600083

WASHER,19.3mm ID x 28.7mm OD x 1.36mm Thk

3/4"

1шт.

41

84972

JAM NUT,Jam, 3/4"-10, G2

1шт.

42

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

43

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

44

492-11010

LOCK WASHER,#10

1шт.

45

9861349

LOCK WASHER,38.4mm ID x 47.9mm OD x 1.6mm Thk

1шт.

46

225-14110

NUT,#10-24

1шт.

46

9861349

LOCK WASHER,38.4mm ID x 47.9mm OD x 1.6mm Thk

1шт.

47

84188239

KIT

Rework, 2-Line Display, Includes: Installation Instructions

1шт.

To Correct Flashing Display Problems.

1шт.
