Запчасти Case IH WDX1002S (09.01[03.2]) - HYDRAULIC CYLINDER, HEADER LIFT, DRAPER OPTION (09) - IMPLEMENT LIFT

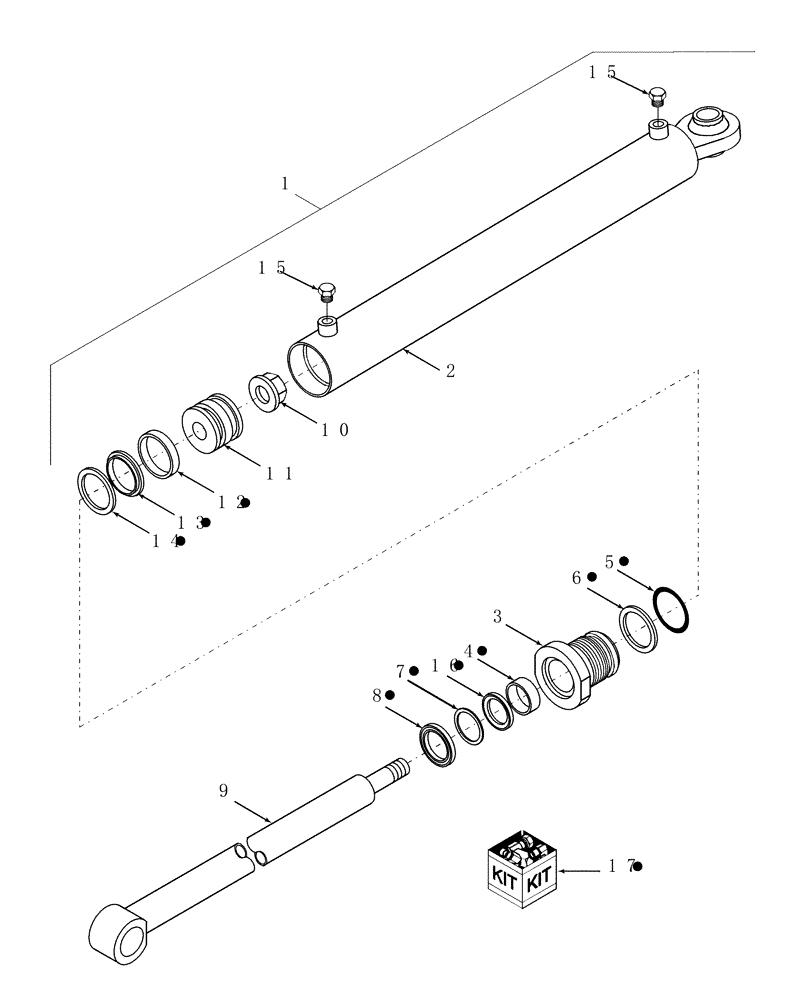

Схема запчастей Case IH WDX1002S - (09.01[03.2]) - HYDRAULIC CYLINDER, HEADER LIFT, DRAPER OPTION (09) - IMPLEMENT LIFT
12
2
15
5
16
3
4
1
14
13
15
6
8
9
11
17
10
7

Артикул

Название

Примечание

Количество

1

87547927

HYDRAULIC CYLINDER,Double Acting, 31.75mm Rod, 266.7mm Stroke

Cylinder, 2.75" x 10.50"

1шт.

2

NSS

NOT SOLD SEPARAT

Hydraulic Cylinder, Barrel; I.D. = 2-3/4"

1шт.

3

87543619

HEAD

1шт.

4

9843627

WEAR RING,Split, 31.75mm ID x 34.8mm OD x 12.7mm Thk

1шт.

5

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

6

87696912

WASHER

1шт.

7

87042812

BACK-UP RING

1шт.

8

87042811

WIPER

Rod

1шт.

9

87547918

PISTON ROD/GLAND

Rod

1шт.

9

87033966

BUSHING

Rod

2шт.

10

86027295

LOCK NUT

1шт.

11

87543620

PISTON

1шт.

12

87696913

RING

1шт.

13

87696911

RING

Seal

1шт.

14

87696910

RING

1шт.

15

214389

PLUG,3/4" - 16 ORB

2шт.

16

86513307

SEAL,31.75mm ID x 37.85mm OD x 6.35mm Thk

O-Ring

1шт.

17

87543621

SEAL KIT

1шт.

Выбрано товаров: 18
