(032) - CLIMATE PANEL

Запчасти Case IH WDX901 (032) - CLIMATE PANEL (55) - ELECTRICAL SYSTEMS

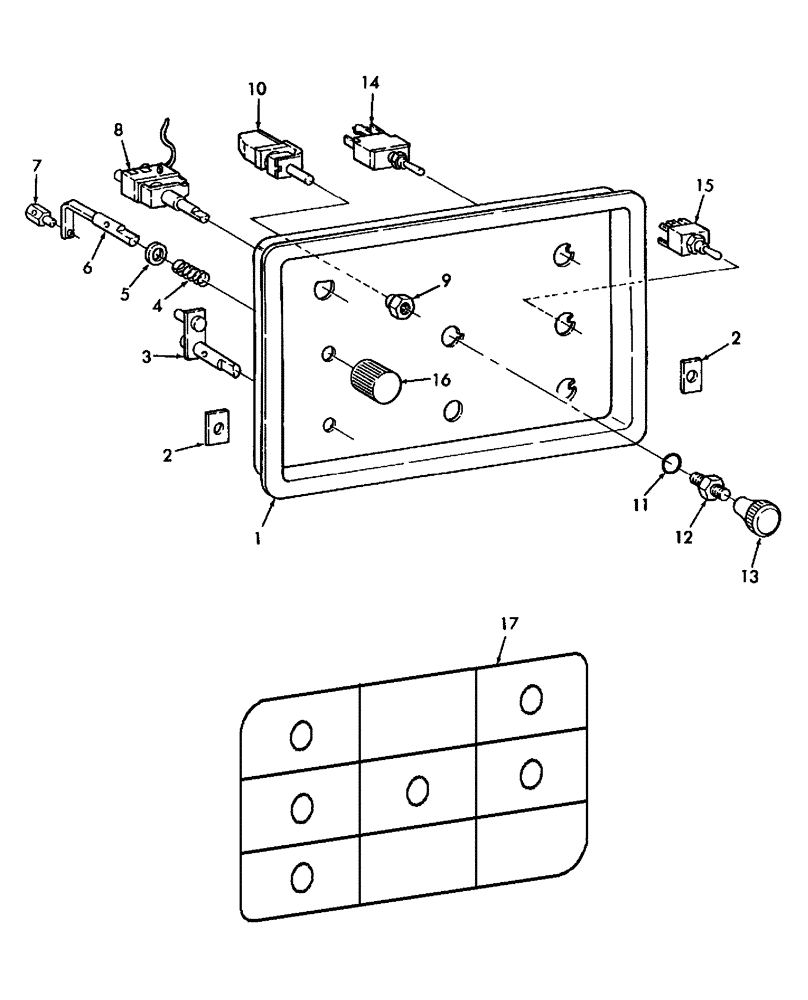

Схема запчастей Case IH WDX901 - (032) - CLIMATE PANEL (55) - ELECTRICAL SYSTEMS
7
5
12
2
13
16
9
11
4
6
3
2
15
14
8
17
1
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

631592

PANEL

1шт.

493-21020

LOCK WASHER,Int Tooth, #10

2шт.

225-14110

NUT,#10-24

2шт.

2

86640249

SPACER

2шт.

3

791313

LEVER

1шт.

432-48

COTTER PIN,1/16" x 1/2"

1шт.

4

25

SPRING

1шт.

5

495-11028

WASHER,1/4", SAE

1шт.

6

631584

LEVER

1шт.

432-48

COTTER PIN,1/16" x 1/2"

1шт.

7

647032

NUT

1шт.

80974

SET SCREW,Hex Soc, #10-24 x 1/2"

1шт.

225-14110

NUT,#10-24

1шт.

8

271474

THERMOSTAT

1шт.

9

271485

JAM NUT

Jam, 7/16"-28

1шт.

10

642496

LIGHT SWITCH

Light

1шт.

11

238-5111

O-RING,0.103" Thk x 0.424" ID, -111, Cl 5, 75 Duro

1шт.

12

686194

NUT

1шт.

13

686195

KNOB

1шт.

14

693908

SWITCH

Toggle; AC, Off/On

1шт.

15

627237

FAN SWITCH

Toggle, Blower Speed

1шт.

16

274481

KNOB

3шт.

17

86621210

DECAL

Climate Panel

1шт.
