Запчасти Case IH WDX1701 (056) - SHIELDING REAR (90) - PLATFORM, CAB, BODYWORK AND DECALS

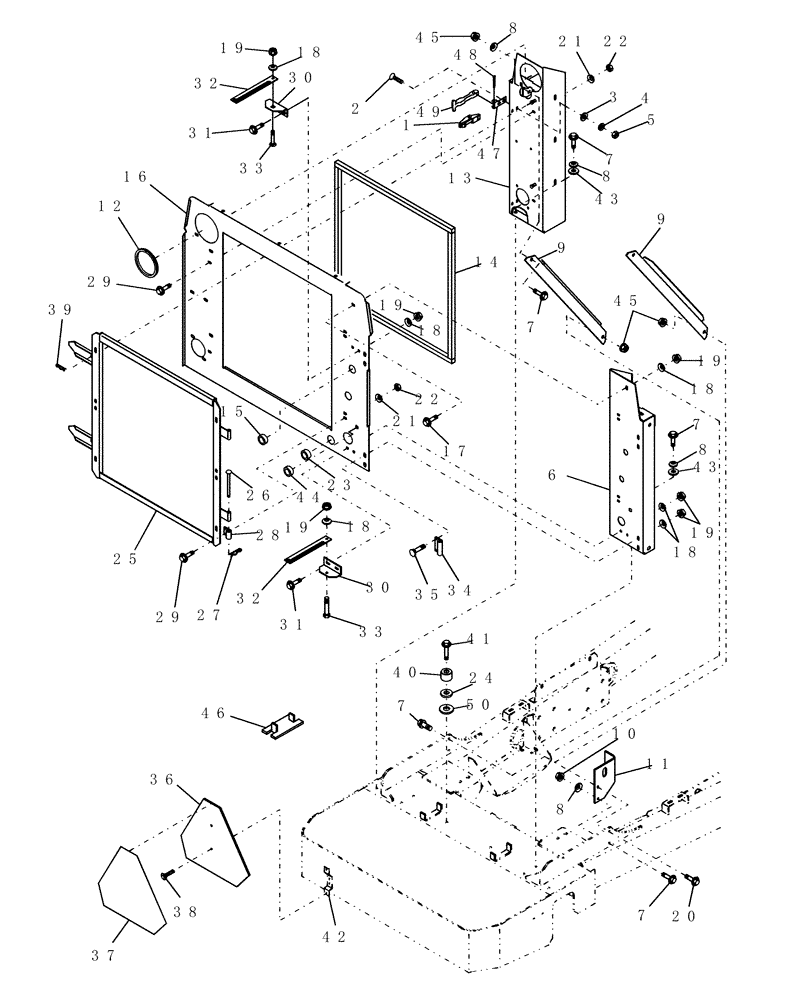

Схема запчастей Case IH WDX1701 - (056) - SHIELDING REAR (90) - PLATFORM, CAB, BODYWORK AND DECALS
42
36
8
5
38
3
12
43
50
2
19
49
32
8
45
21
18
23
26
19
31
40
7
18
29
19
7
46
8
10
30
4
43
18
48
41
7
9
28
11
37
25
7
18
47
7
24
14
19
1
33
35
32
6
34
21
30
8
9
19
27
17
15
22
13
22
44
39
29
18
31
33
20
16
45

Артикул

Название

Примечание

Количество

1

495-21125

WASHER,1 1/8"

2шт.

2

84821

SCREW,Truss HD, #10 - 24 x 1/2"

4шт.

2

433-412

CARRIAGE BOLT,Sq Nk, 1/4" - 20 x 3/4", Gr 5

For Rubber Latch

4шт.

3

495-31025

WASHER,3/16"

4шт.

3

495-21031

WASHER,1/4"

4шт.

4

492-11010

LOCK WASHER,#10

4шт.

4

492-11025

LOCK WASHER,1/4"

For Rubber Latch

4шт.

5

225-14110

NUT,#10-24

4шт.

6

86625399

CHANNEL

RH

1шт.

WDX1701- Only

1шт.

6

86625403

CHANNEL

RH

1шт.

WDX901 & WDX1101 Only

1шт.

7

458-616

BOLT,Hex Flg, 3/8" - 16 x 1", Gr 5

10шт.

8

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

7шт.

9

86625337

BRACE

2шт.

10

425-286

FLANGE NUT,Flg, 3/8"-16, G5

1шт.

11

9823271

BRACKET

1шт.

12

86516805

SOFT TRIM,31-3/4" L

Double Lip, Black, 25/64"x 1/2" Cut to Desired Length

1шт.

13

86625397

CHANNEL

LH

1шт.

WDX1701- Only

1шт.

13

86625401

CHANNEL

LH

1шт.

WDX901 & WDX1101 Only

1шт.

14

633973

SEALING STRIP

Sealing, 1"x 1"x 40", Serial Range: Cut-Fit

1шт.

15

102043

GROMMET,19.05mm ID x 34.925mm OD x 11.11mm Thk

2шт.

16

86625348

BAFFLE

1шт.

WDX1701- Only

1шт.

16

86625350

PARTITION

1шт.

WDX901 & WDX1101 Only

1шт.

17

86521551

BOLT,Hex, 5/16" - 18 x 1/2", Gr 5

2шт.

18

492-11031

LOCK WASHER,5/16"

11шт.

19

425-285

FLANGE NUT,Flg, 5/16"-18, G5

9шт.

20

458-620

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

1шт.

21

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

6шт.

22

425-104

NUT,1/4"-20, Cl 5

10шт.

23

129959

GROMMET

1-5/16" ID x 2" OD

2шт.

24

86543555

PAD

2шт.

WDX1701- Only

1шт.

25

86522743

FRAME

1шт.

WDX1701- Only

1шт.

25

86538306

FRAME

1шт.

WDX901 & WDX1101 Only

1шт.

26

633830

RIVET

2шт.

27

432-816

COTTER PIN,1/8" x 1"

2шт.

28

86624791

HINGE

Front

2шт.

29

458-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

5шт.

30

86509485

ANGLE

1шт.

31

458-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

4шт.

32

229241

LATCH

1шт.

33

434-510

CARRIAGE BOLT,Sht Sq Nk, 5/16" - 18 x 5/8", Gr 5

1шт.

34

86624792

HINGE

2шт.

35

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

4шт.

36

86547710

EMBLEM

KIT SMV

1шт.

37

86547711

DECAL,SMV

SMV

1шт.

38

275-5478

SELF-TAP SCREW,Hex Hd, 1/4" x 1/2"

2шт.

39

129365

COTTER PIN

2шт.

40

86543554

SPACER

2шт.

WDX1701- Only

1шт.

41

86521616

BOLT,Hex, 1/2" - 13 x 1 3/4", Gr 5

2шт.

WDX1701- Only

1шт.

42

86634164

BRACKET

1шт.

43

48917

WASHER

2шт.

44

46288

GROMMET

7/8"

1шт.

45

231-5346

FLANGE NUT,Flg, 3/8"-16

4шт.

46

86509476

RUBBER PAD

2шт.

WDX901 & WDX1101 Only

1шт.

47

350918

BRACKET

2шт.

48

432-828

COTTER PIN,1/8" x 1 3/4"

2шт.

49

353067

LATCH

Rubber

2шт.

50

495-21125

WASHER,1 1/8"

2шт.

Выбрано товаров: 69
