(35.602.BH[03]) - REAR HYDRAULIC PUMP, ASN YGG677501

Запчасти Case IH WD2304 (35.602.BH[03]) - REAR HYDRAULIC PUMP, ASN YGG677501 (35) - HYDRAULIC SYSTEMS

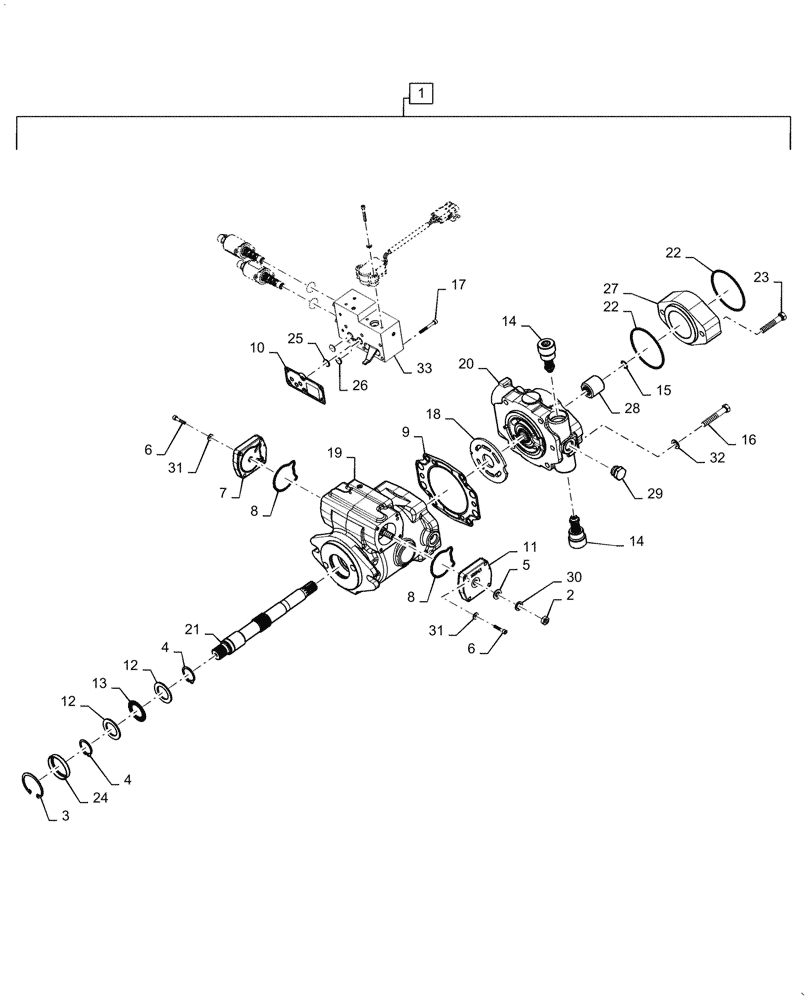

Схема запчастей Case IH WD2304 - (35.602.BH[03]) - REAR HYDRAULIC PUMP, ASN YGG677501 (35) - HYDRAULIC SYSTEMS
31
23
20
6
11
8
3
15
25
14
30
5
14
22
1
12
28
18
12
26
27
4
10
7
29
8
24
31
21
6
22
33
17
32
9
19
2
16
13
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

48019675

PUMP

Hydraulic Rear, Incl 2 - 32

1шт.

2

87629468

JAM NUT

1шт.

3

87629469

LOCKING RING

1шт.

4

87629470

SNAP RING

2шт.

5

86517202

SEALING WASHER

1шт.

6

84572372

SCREW

8шт.

7

48018082

COVER

Servo

1шт.

8

48018083

O-RING

Servo Cover

2шт.

9

86517206

GASKET

Housing

1шт.

10

86517220

GASKET

Control Housing

1шт.

11

48018159

COVER

Servo

1шт.

12

48018160

RACE

Thrust

2шт.

13

87629522

BEARING ASSY

Thrust

1шт.

14

84572386

VALVE

Relief, Subassy

2шт.

15

87585828

SNAP RING

Lock

1шт.

16

84572388

SCREW

Screw

4шт.

17

48018161

SCREW

Screw

6шт.

18

48018162

PLATE

Valve

1шт.

19

48018230

HOUSING

Subassy

1шт.

20

48024039

PLATE

Back, Subassy

1шт.

21

87629575

AXLE

Shaft, Drive - Splined

1шт.

22

48024038

O-RING

2шт.

23

48018232

CAP

Screw

2шт.

24

276809

SPACER

1шт.

25

48018168

ORIFICE

Control Valve

1шт.

26

48018175

ORIFICE

Control Valve

2шт.

27

48018233

SPACER

1шт.

28

86566800

COUPLING

1шт.

29

87629548

PLUG

Subassy

1шт.

30

86517222

SEALING WASHER

1шт.

31

84572409

WASHER

8шт.

32

84572410

WASHER

4шт.

33

48042858

VALVE

Control Service

1шт.
