Запчасти Case IH WD2104 (35.910.AF[02]) - HYDRAULIC SYSTEM, DRIVE, DISC 6 CYLINDER (35) - HYDRAULIC SYSTEMS

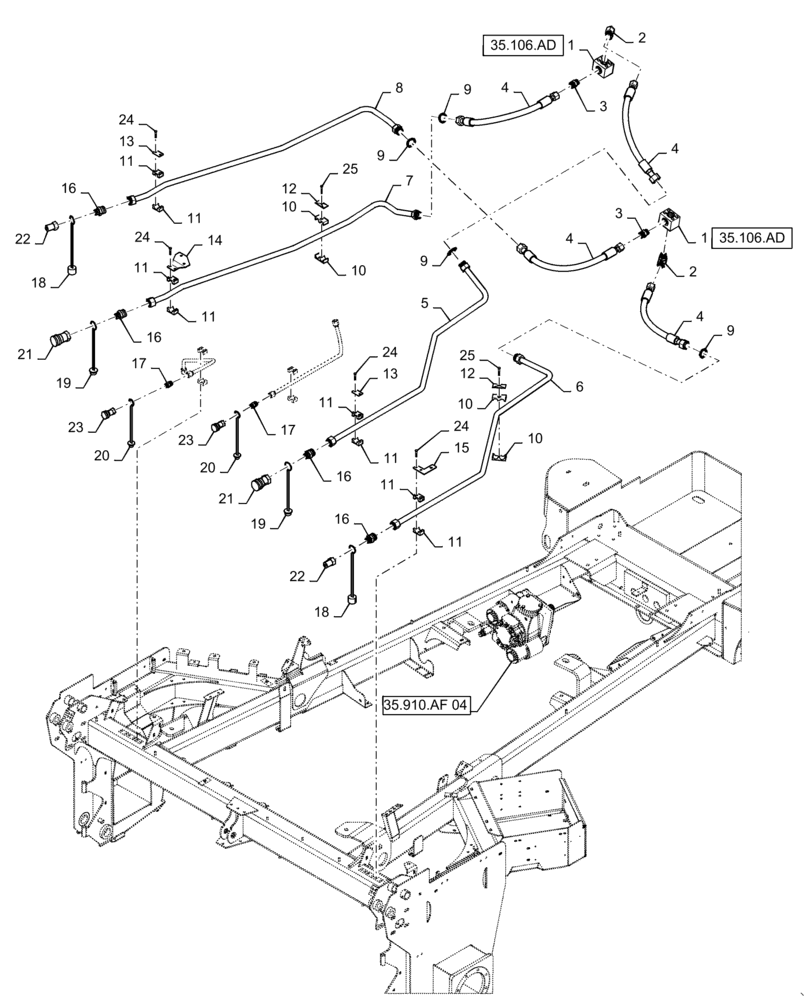

Схема запчастей Case IH WD2104 - (35.910.AF[02]) - HYDRAULIC SYSTEM, DRIVE, DISC 6 CYLINDER (35) - HYDRAULIC SYSTEMS
10
11
24
4
10
11
4
11
11
15
11
24
24
9
35.106.ad
6
13
14
7
16
23
5
24
12
16
8
23
25
11
3
2
35.910.af 04
25
16
35.106.ad
11
22
22
4
9
21
9
20
18
12
19
17
3
11
10
1
17
4
9
10
20
1
2
19
16
18
21
13

Артикул

Название

Примечание

Количество

1

84591069

HYDRAULIC MANIFOLD

2шт.

2

9846848

90 ELBOW,1-3/16"-12 ORFS x 1-1/16"-12 ORB

2шт.

3

9840535

HYD CONNECTOR,1-3/16" - 12 ORFS x 1-1/16" - 12 ORB

2шт.

4

47396853

HYDRAULIC HOSE

Disc Header Forward/Reverse

4шт.

5

47396854

HYD TUBE

LH Header Forward

1шт.

6

47396856

HYD TUBE

LH Header Reverse

1шт.

7

47396861

HYD TUBE

RH Header Forward

1шт.

8

47396863

HYD TUBE

RH Header Reverse

1шт.

9

9824050

O-RING,0.07" Thk x 0.926" ID, -21, Cl 6, 90 Duro

4шт.

10

86900725

CLAMP

4шт.

11

87022323

CLAMP,25.4mm D Clamping Pipe

4шт.

12

1347127C1

PLATE

4шт.

13

86900727

COVER

2шт.

14

47360929

BRACKET

1шт.

15

47390242

BRACKET

1шт.

16

9840329

HYD CONNECTOR

4шт.

17

86071

HYD CONNECTOR,7/8" - 14 JIC x 3/4" - 16 ORB

2шт.

18

87036367

DUST CAP

.75, Black

2шт.

19

87036366

DUST CAP

.75,Plug, Black

2шт.

20

87036368

DUST CAP

.50", Plug, Black

2шт.

21

86564734

COUPLING

Quick Disconnect Female

2шт.

22

9820148

COUPLING,1-1/16" - 12

Male

2шт.

23

87037009

COUPLING, QUICK, FEM

2шт.

24

280112

BOLT,Hex, 1/4" - 20 x 1-1/2", Gr 5

8шт.

25

280164

BOLT,Hex, 1/4" - 20 x 1 3/4", Gr 5

2шт.

Выбрано товаров: 25
