Запчасти Case IH WD1204 (55.100.BZ[01]) - REAR FRAME ELECTRIC SYSTEM CONTROL (55) - ELECTRICAL SYSTEMS

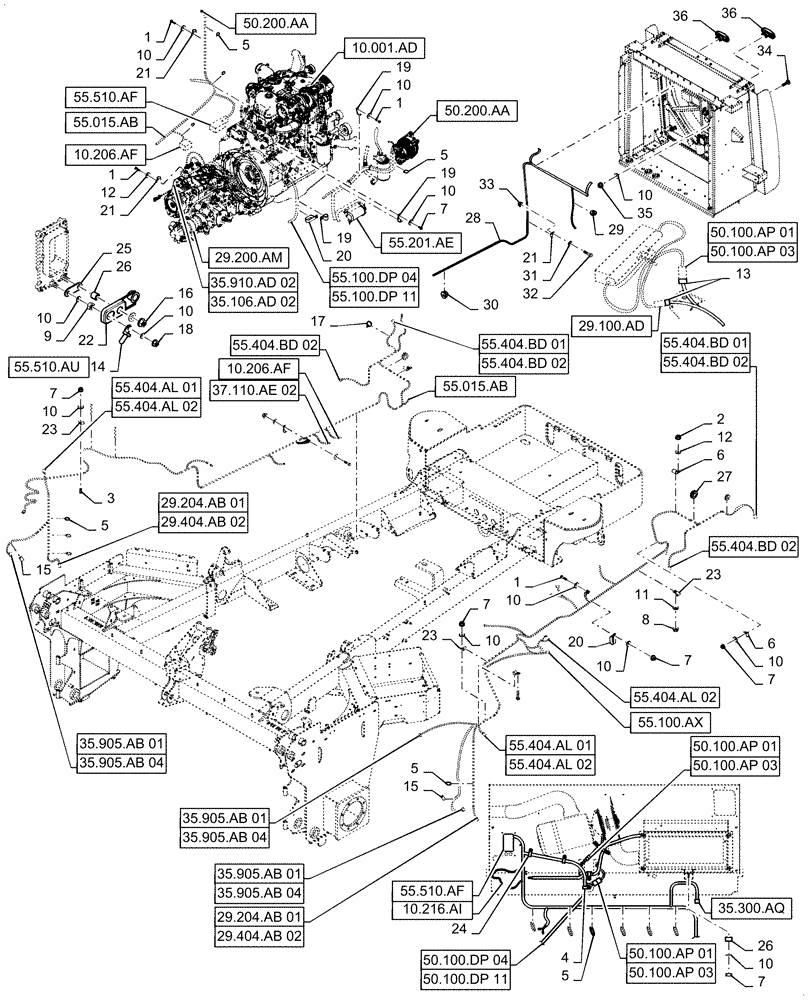

Схема запчастей Case IH WD1204 - (55.100.BZ[01]) - REAR FRAME ELECTRIC SYSTEM CONTROL (55) - ELECTRICAL SYSTEMS
23
10.001.ad
55.015.ab
35.905.ab 01
1
10
7
12
55.404.al 01
55.404.al 02
55.100.ax
1
7
15
55.404.bd 02
10
26
21
19
10
5
50.100.ap 01
55.510.af
55.100.dp 04
9
5
35
5
24
55.404.al 02
29.200.am
19
11
1
8
35.910.ad 02
21
20
30
18
10
55.404.bd 02
1
10
27
55.404.al 02
3
10
12
35.905.ab 04
50.100.ap 01
4
19
26
55.510.au
55.404.bd 02
6
17
2
10
55.510.af
10
5
28
55.404.bd 01
50.200.aa
55.404.bd 02
50.100.dp 04
55.201.ae
10.206.af
29.404.ab 02
37.110.ae 02
50.100.ap 03
10.206.af
10
29.100.ad
21
10
35.300.aq
7
7
35.905.ab 01
13
33
35.106.ad 02
7
50.100.ap 03
50.100.dp 11
29
34
5
29.404.ab 02
22
35.905.ab 01
25
55.015.ab
20
35.905.ab 04
6
35.905.ab 04
29.204.ab 01
36
14
10
16
32
10.216.ai
7
29.204.ab 01
55.100.dp 11
10
36
23
55.404.bd 01
50.200.aa
55.404.al 01
50.100.ap 01
50.100.ap 03
31
23
15

№

Артикул

Название

Примечание

Количество

1

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

8шт.

2

9706685

NUT,M12 x 1.75, Cl 8

2шт.

3

86521553

BOLT,Hex, 5/16" - 18 x 1", Gr 5

1шт.

4

86521613

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3шт.

5

86566989

CABLE TIE,208mm L

Strap

50шт.

6

9848767

CLAMP,17.5mm, Coat, 13.5mm Bolt Hole, P Type

Closed

3шт.

7

86521605

FLANGE NUT,5/16"-18, Cl 5

7шт.

8

86521606

FLANGE NUT,Hex, 3/8" - 16, Gr 5

6шт.

9

16102311

THIN NUT,Thin, M8 x 1.25, Cl 04

1шт.

10

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

22шт.

11

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

8шт.

12

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

3шт.

13

84391159

WIRE CONNECTOR

Connector

2шт.

14

47596428

CABLE

Battery, Positive

1шт.

15

853764

CLAMP,7.9mm, Coat, 8.7mm Bolt Hole, P Type

Closed

2шт.

16

9804278

FLANGE NUT,M10 x 1.5, Cl 8

1шт.

17

87668737

CABLE TIE,203.2mm L, Nylon, Black

Cable Tie

2шт.

18

9706690

NUT,M8 x 1.25, Cl 8

1шт.

19

9827902

CLAMP,25.4mm, Coat, 10.3mm Bolt Hole, P Type

Closed

3шт.

20

86625038

CLAMP,25.4mm, Coat, 13.5mm Bolt Hole, P Type

Closed

1шт.

21

86572009

CLAMP,9.5mm, Coat, 10.3mm Bolt Hole, P Type

Closed

6шт.

22

84558376

COVER

Red, Terminal

1шт.

23

86010402

CLAMP,12.7mm, Coat, 10.3mm Bolt Hole, P Type

Closed

8шт.

24

600427

CLAMP,25.4mm, Coat, 8.7mm Bolt Hole, P Type

Closed

3шт.

25

84476466

PLATE

Bus

1шт.

26

87342153

SPACER,10.34mm ID x 15.88mm OD x 6.3mm L

1шт.

27

237915

GROMMET

2шт.

28

47408002

WIRE HARNESS

Tail Light

1шт.

29

174266

GROMMET

2шт.

30

102043

GROMMET,19.05mm ID x 34.925mm OD x 11.11mm Thk

1шт.

31

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

1шт.

32

87695418

FLANGE BOLT,M6 x 1.0 x 16mm, Cl 10.9

1шт.

33

86050300

FLANGE NUT,M6 x 1.0, Cl 10

1шт.

34

87681207

BOLT,M8 x 24.1mm, Cl 10.9

2шт.

35

86507066

FLANGE NUT,M8 x 1.25, Cl 10

2шт.

36

87627854

LIGHT ASSY.,12V, 27W, Red

Rear Stop, Tail

2шт.

Выбрано товаров: 36
