Запчасти Case IH WD2303 (08.03) - SHIELDING, WINDROW, NON-DRAPER OPTION (08) - SHEET METAL

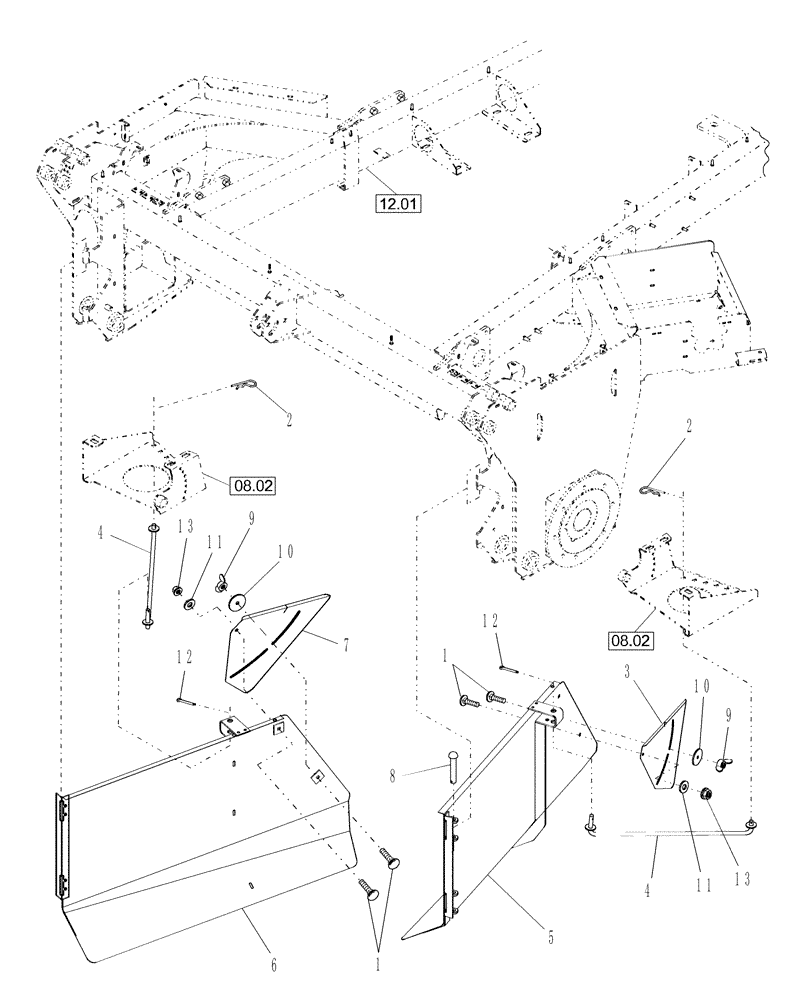

Схема запчастей Case IH WD2303 - (08.03) - SHIELDING, WINDROW, NON-DRAPER OPTION (08) - SHEET METAL
4
9
6
13
9
11
7
10
2
12
2
12
8
13
5
3
1
4
1
11
10

Артикул

Название

Примечание

Количество

1

80280503

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1", Gr 5, Full Thd

4шт.

2

216698

COTTER PIN,0.125" OD x 1.75" L

2шт.

3

87040156

EXTENSION

LH

1шт.

4

87031534

ROD ASSY.

2шт.

5

87040152

SHIELD

LH

1шт.

5

84390185

SHIELD

LH, Start Serial: YBG663970

1шт.

6

87040153

SHIELD

RH

1шт.

6

84390177

SHIELD

RH, Start Serial: YBG663970

1шт.

7

87040157

EXTENSION

RH

1шт.

8

86516749

GUIDE PIN,11.15mm OD x 92.9mm L

4шт.

9

86636511

WING NUT

3/8-16

2шт.

10

136443

WASHER,10.32mm ID x 57.15mm OD x 4.8mm Thk

Special, 3/8

4шт.

11

80702

WASHER,0.44" ID x 1" OD x 0.08" Thk

2шт.

12

87395

COTTER PIN,1/8" OD x 1-1/4" OAL

2шт.

13

86521609

FLANGE NUT,Flg, 3/8"-16

2шт.

14

87473378

DIA KIT, HARVESTER

Not Illustrated, Also see Fig. 18.21

1шт.

Выбрано товаров: 16
