Запчасти Case IH WD1903 (06.13[1]) - COLD START (06) - ELECTRICAL

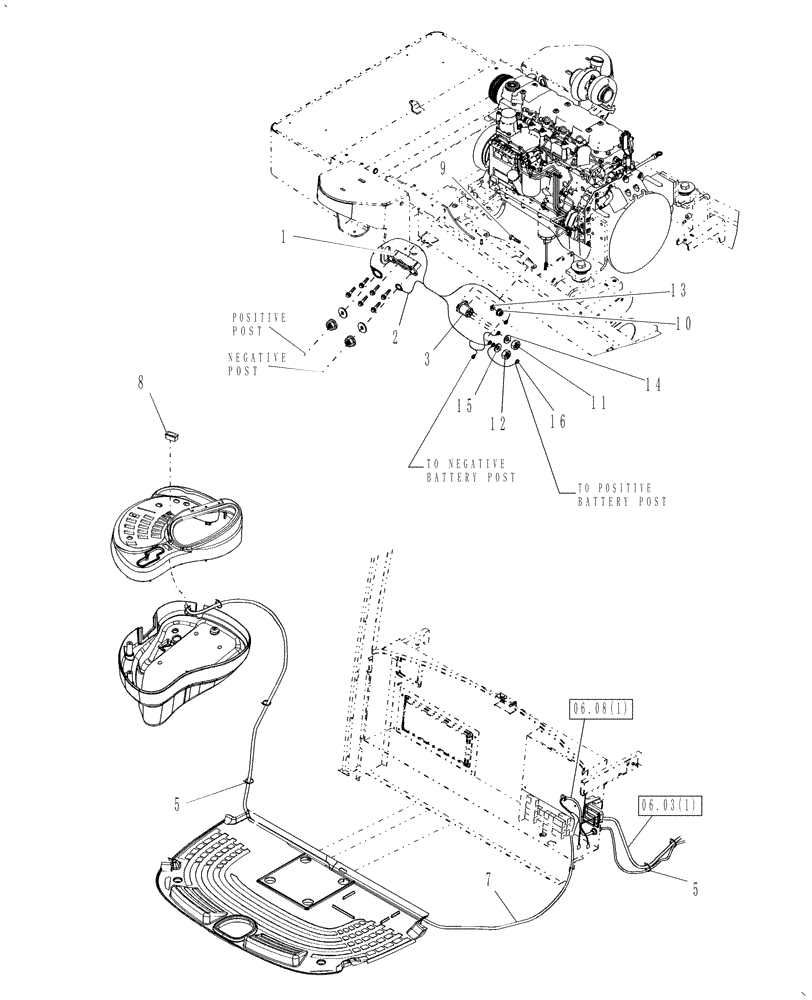

Схема запчастей Case IH WD1903 - (06.13[1]) - COLD START (06) - ELECTRICAL
negative
post
06.08(1)
06.03(1)
3
battery post
to negative
12
5
9
14
16
battery post
1
positive
2
5
10
15
13
11
post
8
7
to positive

Артикул

Название

Примечание

Количество

1

87541231

UNIT HEATER

Includes: Hardware

1шт.

2

87389491

CABLE

1шт.

3

87406968

SOLENOID SWITCH

1шт.

4

87043023

BRACKET

1шт.

5

86566989

CABLE TIE,208mm L

CABLE STRAP

1шт.

6

87389493

WIRE HARNESS

1шт.

7

87041200

HARNESS

1шт.

8

86631307

SWITCH

1шт.

9

86521549

BOLT,Hex, 1/4" - 20 x 1/2", Gr 5

2шт.

10

86624020

FLANGE NUT,Flg, 1/4"-20.G5

2шт.

11

9635082

NUT,5/16" - 18, Gr 5

2шт.

12

87825

NUT,#10-32

2шт.

13

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

4шт.

14

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

15

80684

LOCK WASHER,4.9mm ID x 8.48mm OD x 1.19mm Thk

2шт.

16

87389492

POS BATTERY CABLE

1шт.

Выбрано товаров: 16
