Запчасти Case IH WD1903 (18.19) - DELUXE TILT INDICATOR KIT (18) - ACCESSORIES

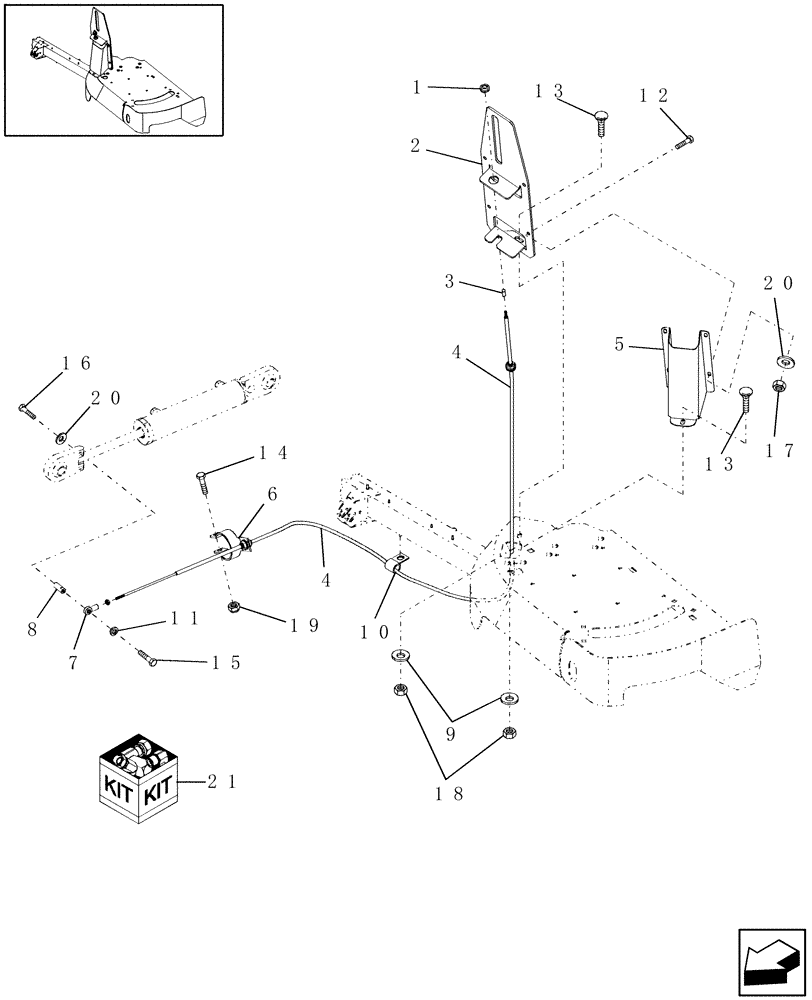

Схема запчастей Case IH WD1903 - (18.19) - DELUXE TILT INDICATOR KIT (18) - ACCESSORIES
20
6
21
3
4
17
16
7
14
11
13
5
12
1
8
15
18
4
19
2
20
10
13
9

Артикул

Название

Примечание

Количество

1

46288

GROMMET

1шт.

2

87043298

SUPPORT ASSY.

1шт.

2

87031883

DECAL

Tilt Indicator

1шт.

Not Shown

1шт.

3

87031774

CAP

1шт.

4

87031313

CABLE

1шт.

5

87043300

SUPPORT ASSY.

1шт.

6

87043296

CLAMP

1шт.

7

87031719

TRACK ROD END ASSY

1шт.

8

87031775

ADAPTER

1шт.

9

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

10

853765

CLAMP,7.9mm, Coat, 10.3mm Bolt Hole, P Type

1шт.

11

492-11010

LOCK WASHER,#10

1шт.

12

413-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

4шт.

13

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

2шт.

14

413-632

BOLT,Hex, 3/8" - 16 x 2", Gr 5

1шт.

15

280342

SCREW,Sl Hex, #10 - 24 x 3/4"

1шт.

16

413-416

BOLT,Hex, 1/4" - 20 x 1", Gr 5

1шт.

17

425-104

NUT,1/4"-20, Cl 5

4шт.

18

425-105

NUT,5/16"-18, G5

2шт.

19

232-4146

NUT,3/8"-16, GC

1шт.

20

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

5шт.

21

717236016

DIA KIT, HARVESTER

Deluxe Tilt Indicator, Includes: Ref. 1 - 9, 11 - 20 & Installation Instructions

1шт.

Refer to Installation Instructions for Correct Assembly Procedure.

1шт.
