(10.10) - SEAT; SHELL & CUSHION

Запчасти Case IH WD1903 (10.10) - SEAT; SHELL & CUSHION (10) - CAB

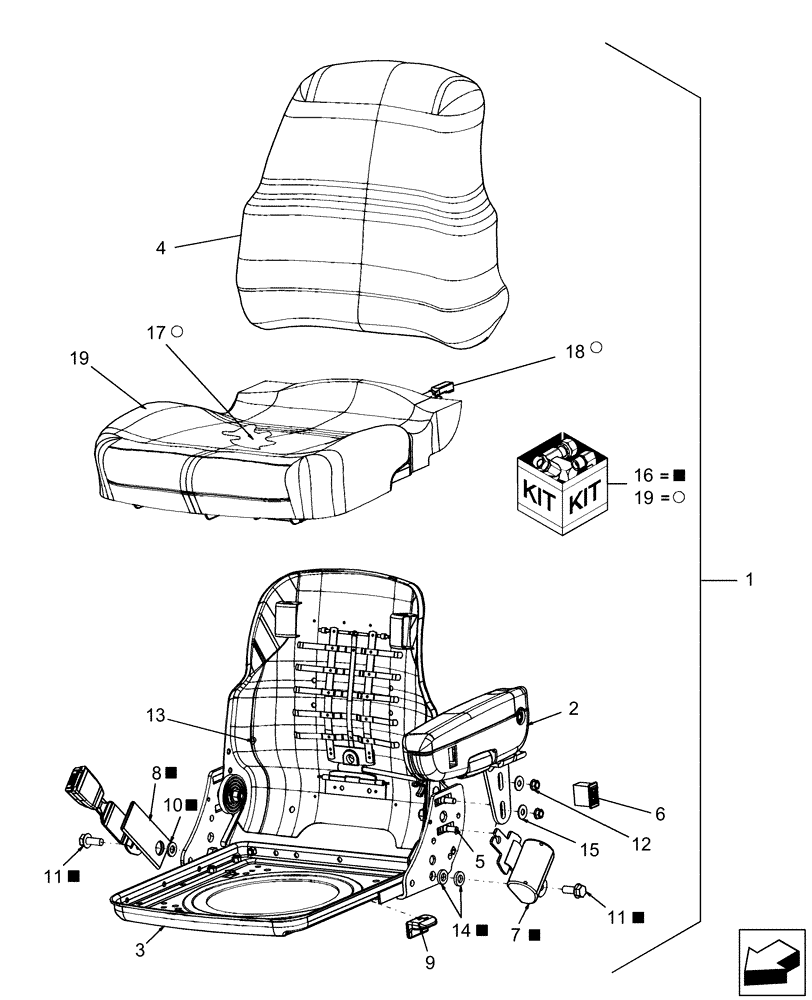

Схема запчастей Case IH WD1903 - (10.10) - SEAT; SHELL & CUSHION (10) - CAB
1
11
11
6
16
14
19
7
12
15
8
17
10
13
3
2
18
5
9
4
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87386703

SEAT

Includes: Ref. 2 - 19

1шт.

2

87347939

SERVICE KIT

Armrest; Components NSS

1шт.

3

NSS

NOT SOLD SEPARAT

Shell, Seat

1шт.

4

373476A1

CUSHION

1шт.

P.I.N. Y8N661151 & Prior

1шт.

4

87758229

CUSHION

1шт.

P.I.N. Y8G661152 & After

1шт.

5

NSS

NOT SOLD SEPARAT

Bolt, Shoulder, 3/8"-16

2шт.

6

87347940

ROCKER SWITCH

Valve, Seat Combo

1шт.

7

NSS

NOT SOLD SEPARAT

Belt, Seat

1шт.

8

NSS

NOT SOLD SEPARAT

Belt, Seat, Sleeve

1шт.

9

87416475

KNOB

1шт.

10

NSS

NOT SOLD SEPARAT

Washer, Hardened

1шт.

11

NSS

NOT SOLD SEPARAT

Bolt, Flg Hd, M12 x 1.75

2шт.

12

NSS

NOT SOLD SEPARAT

Nut, Flg, 3/8"-16

2шт.

13

NSS

NOT SOLD SEPARAT

Screw, Phillips Truss Hd, #10-16 x 19mm

2шт.

14

NSS

NOT SOLD SEPARAT

Washer, .532" ID x 1" OD

2шт.

15

NSS

NOT SOLD SEPARAT

Washer, .406" ID x 1" OD

2шт.

16

87390390

KIT

eat Belt

1шт.

17

87300397

SWITCH

1шт.

18

87568463

WIRE HARNESS

1шт.

19

87390387

SEAT CUSHION

1шт.

P.I.N. Y8N661151 & Prior

1шт.

19

87758013

CUSHION

1шт.

P.I.N. Y8G661152 & After

1шт.
