(10.05) - CAB DOOR

Запчасти Case IH WD1903 (10.05) - CAB DOOR (10) - CAB

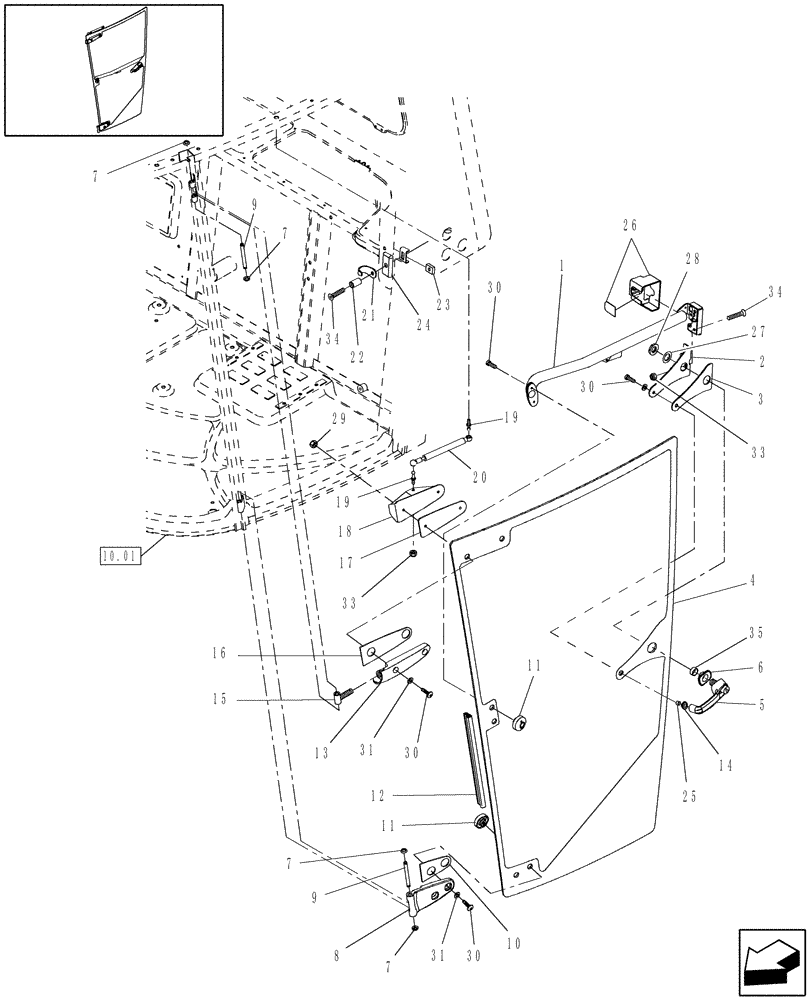

Схема запчастей Case IH WD1903 - (10.05) - CAB DOOR (10) - CAB
22
30
10.01
23
34
28
30
26
15
10
14
35
19
3
29
31
2
12
20
1
21
33
25
16
27
7
7
13
18
24
7
7
30
5
9
17
19
33
34
9
4
6
11
11
8
31
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87019889

HANDLE

1шт.

2

87656834

BRACKET

1шт.

3

86521015

SEAL PROTECTION

1шт.

4

87510522

CAB GLASS ASSY

LH

1шт.

5

87280263

KIT

1шт.

6

86521017

GASKET

1шт.

7

80431021

LOCKING RING

4шт.

8

84061312

HINGE

1шт.

9

84607358

PIN,10mm OD x 96mm L

2шт.

10

84057936

SEAL PROTECTION

1шт.

11

86531235

BUSHING,M6 ID x 40mm OD x 13mm

1шт.

12

84057848

SEAL,4415mm L

1шт.

13

84061311

HINGE

1шт.

14

86531231

GASKET

1шт.

15

84607170

HINGE

1шт.

16

84057937

SEAL PROTECTION

1шт.

17

84064222

SEAL PROTECTION

1шт.

18

87283389

SUPPORT

1шт.

19

9706807

BALL STUD,M8 x 1.25

BALL PIN

2шт.

20

84320293

GAS STRUT

1шт.

20

86999310

CLIP

2шт.

Not Shown

1шт.

21

87045381

GUARD

1шт.

22

87045382

SPACER

1шт.

23

87037148

PLATE

1шт.

24

87012468

COVER

1шт.

25

84989696

SPACER

1шт.

26

84067944

COVER

1шт.

27

84989694

WASHER

1шт.

28

84989695

NUT,M28

1шт.

29

86500656

LOCK NUT,M6 x 1, Cl 8

2шт.

30

84073086

LOCK BOLT,Pan HD, M6 x 20mm

7шт.

31

84072877

WASHER,6.6mm ID x 22mm OD x 2mm Thk

5шт.

33

832-46408

NUT,M8 x 1.25, Cl 8

3шт.

34

84069530

HEX SOC SCREW,FLAT, M8 x 1.25 x 40mm, Cl 8.8

3шт.

35

84064278

SPACER

1шт.
