(08.04) - SHIELDING, WINDROW, DRAPER OPTION

Запчасти Case IH WD1903 (08.04) - SHIELDING, WINDROW, DRAPER OPTION (08) - SHEET METAL

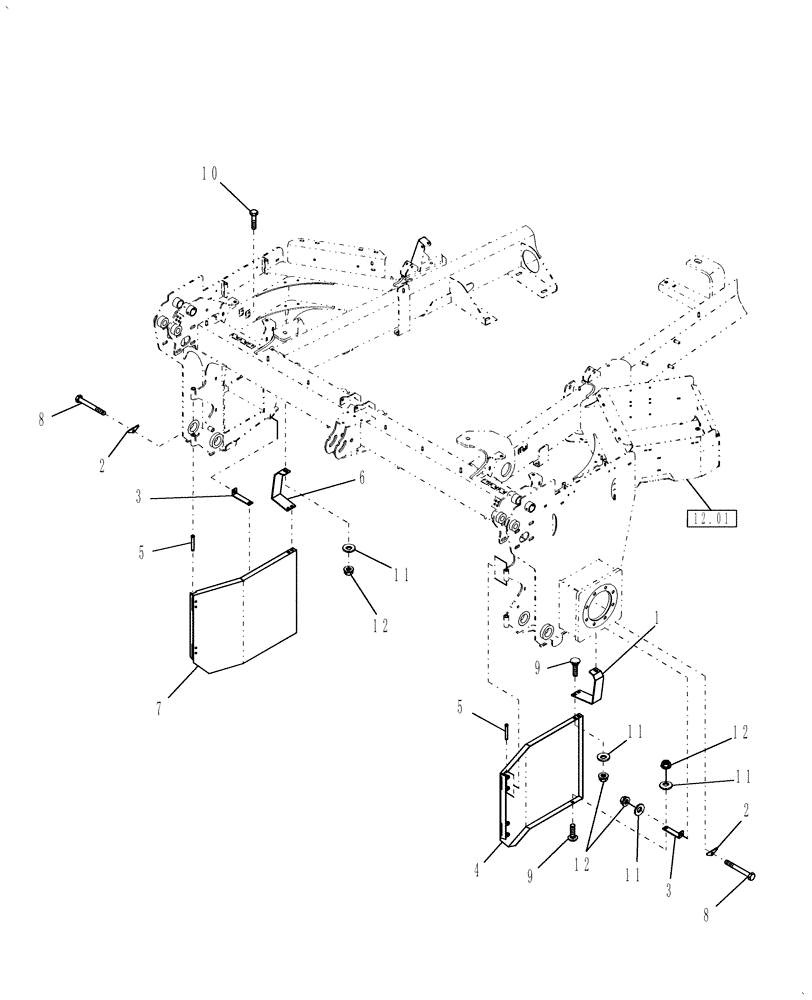

Схема запчастей Case IH WD1903 - (08.04) - SHIELDING, WINDROW, DRAPER OPTION (08) - SHEET METAL
9
9
11
11
7
8
10
12.01
12
11
2
12
6
3
4
5
12
8
1
2
5
11
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87594936

SUPPORT

1шт.

2

87594935

LOCKING TAB

2шт.

3

87631729

BRACKET

2шт.

4

87613787

SHIELD

1шт.

5

86516749

GUIDE PIN,11.15mm OD x 92.9mm L

4шт.

6

87594937

SUPPORT

1шт.

7

87613788

SHIELD

1шт.

8

280177

BOLT,Hex, 3/8" - 16 x 5", Gr 5

2шт.

9

86508748

CARRIAGE BOLT,Short Square Neck, 3/8" - 16 x 3/4", Grade 5

6шт.

10

88206

BOLT,Hex, 3/8" - 16 x 1", Gr 5

2шт.

11

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

8шт.

12

86521606

FLANGE NUT,Hex, 3/8" - 16, Gr 5

8шт.
