Запчасти Case IH WD1203 (90.105.AN) - SHIELD, HOOD, FRONT (90) - PLATFORM, CAB, BODYWORK AND DECALS

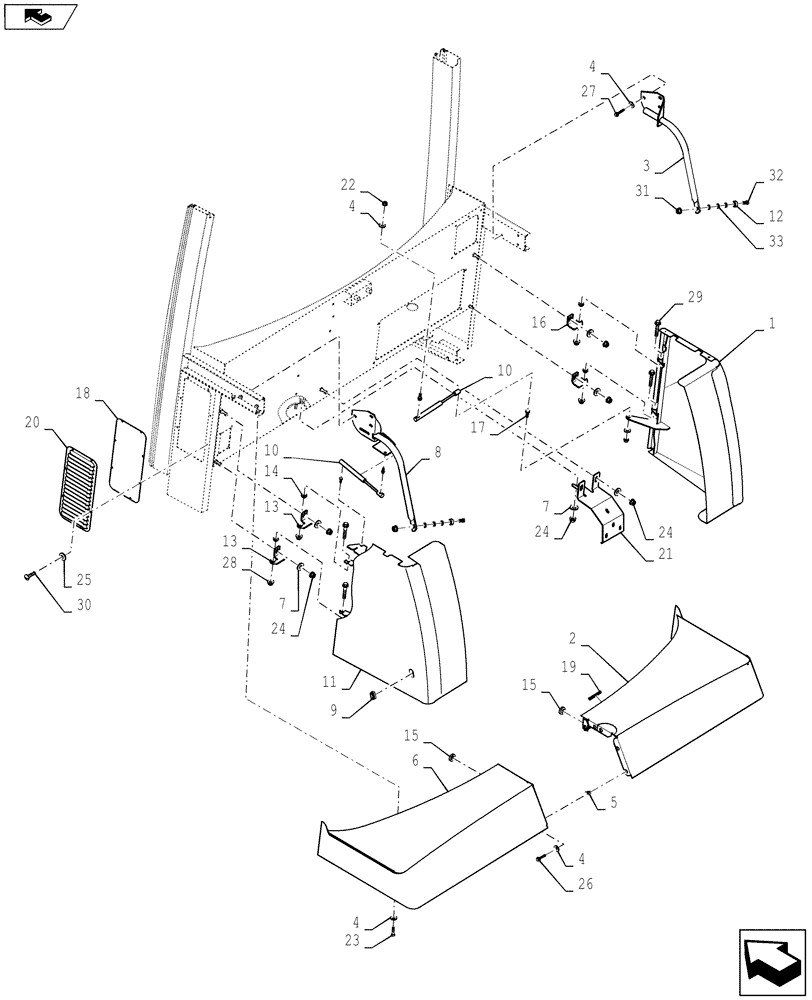

Схема запчастей Case IH WD1203 - (90.105.AN) - SHIELD, HOOD, FRONT (90) - PLATFORM, CAB, BODYWORK AND DECALS
10
19
28
29
15
3
33
14
25
17
1
27
6
13
5
32
18
15
4
10
21
7
31
24
30
13
4
11
16
4
4
20
24
24
12
home
26
2
9
7
8
22
23

Артикул

Название

Примечание

Количество

1

87537679

PANEL

Right Hand

1шт.

P.I.N. Y8N661151 & Prior

1шт.

1

87476489

DOOR

1шт.

P.I.N. Y8G661152 & After

1шт.

2

87034035

FRAME

Wrapper

1шт.

3

87044097

MOUNTING PARTS

Right Hand

1шт.

4

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

18шт.

5

9626645

NUT

Speed, 5/16"-18

4шт.

6

87034036

FRAME

Wrapper

1шт.

7

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

4шт.

8

87044096

MOUNTING PARTS

Left Hand

1шт.

9

E7NN6N084AA

HANDLE

2шт.

10

87022636

SPRING

2шт.

11

87537678

PANEL

Left Hand

1шт.

12

87602893

BUMPER,6.4mm ID x 38mm OD x 19mm Thk

Includes Washer

2шт.

13

86974578

SUPPORT

Left Hand

2шт.

14

86596605

SPACER

4шт.

15

102043

GROMMET,19.05mm ID x 34.925mm OD x 11.11mm Thk

2шт.

16

86974579

SUPPORT ASSY.

Right Hand

2шт.

17

86628347

STUD,M8 x 36.5mm OAL, 10mm OD Ball

4шт.

18

87028912

SCREEN

1шт.

19

87019003

SEAL

6.5'

1шт.

20

87028913

PANEL

Lower

1шт.

21

87031968

SUPPORT

1шт.

22

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

4шт.

23

87027009

CAPSCREW,Button Hd, 5/16" x 0.75"

4шт.

24

425-286

FLANGE NUT,Flg, 3/8"-16, G5

8шт.

25

87033202

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

Belleville, M6

8шт.

26

458-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

4шт.

27

86521553

BOLT,Hex, 5/16" - 18 x 1", Gr 5

6шт.

28

231-5346

FLANGE NUT,Flg, 3/8"-16

4шт.

29

458-620

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

4шт.

30

86631227

SCREW,Pan, 1/4" x 3/4"

8шт.

31

353308

NUT,M6 x 1.0, Cl 8

2шт.

32

43117

SCREW,Hex, M6 x 1.0 x 30mm, Cl 8.8

2шт.

33

80701

WASHER,0.31" ID x 0.73" OD x 0.07" Thk

6шт.

Выбрано товаров: 36
