(07-06) - TOOL BOX ASSEMBLY

Запчасти Case IH 8870 (07-06) - TOOL BOX ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS

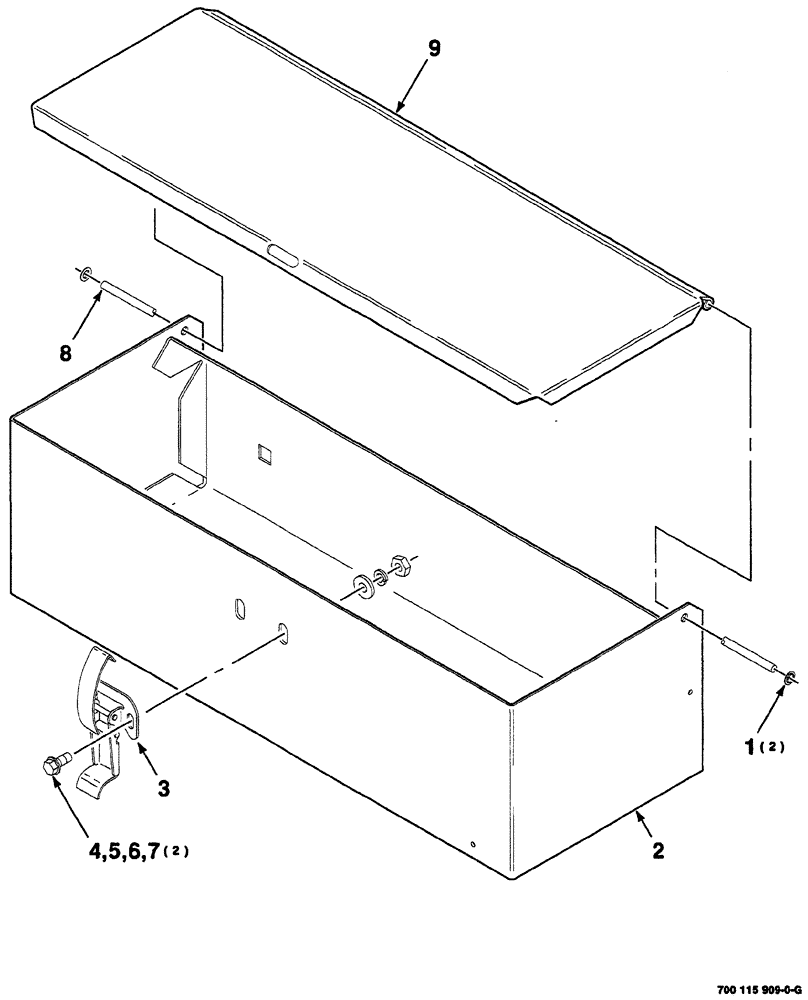

Схема запчастей Case IH 8870 - (07-06) - TOOL BOX ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS
4
6
7
1
8
9
2
5
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700707858

SNAP RING

RING

2шт.

2

700115910

TOOL BOX

BOX tool, WA

1шт.

3

700706849

LATCH

1шт.

4

463-3128

SCREW,Hex Wash Hd, #12-24 x 1/2"

machine, hex washer head, #12-24 x 1/2"

2шт.

5

27616R1

WASHER,.281" x 5/8" x .075", HDN

plain, #12

2шт.

6

492-11012

LOCK WASHER,#12

2шт.

7

225-14112

NUT,#12-24

hex, , grade 2 #12-24

2шт.

8

700115914

PIN

hinge

1шт.

9

700115913

LID

LID box, tool

1шт.
