Запчасти Case IH 8860HP (07-36) - SEAT ASSEMBLY (MECHANICAL) (90) - PLATFORM, CAB, BODYWORK AND DECALS

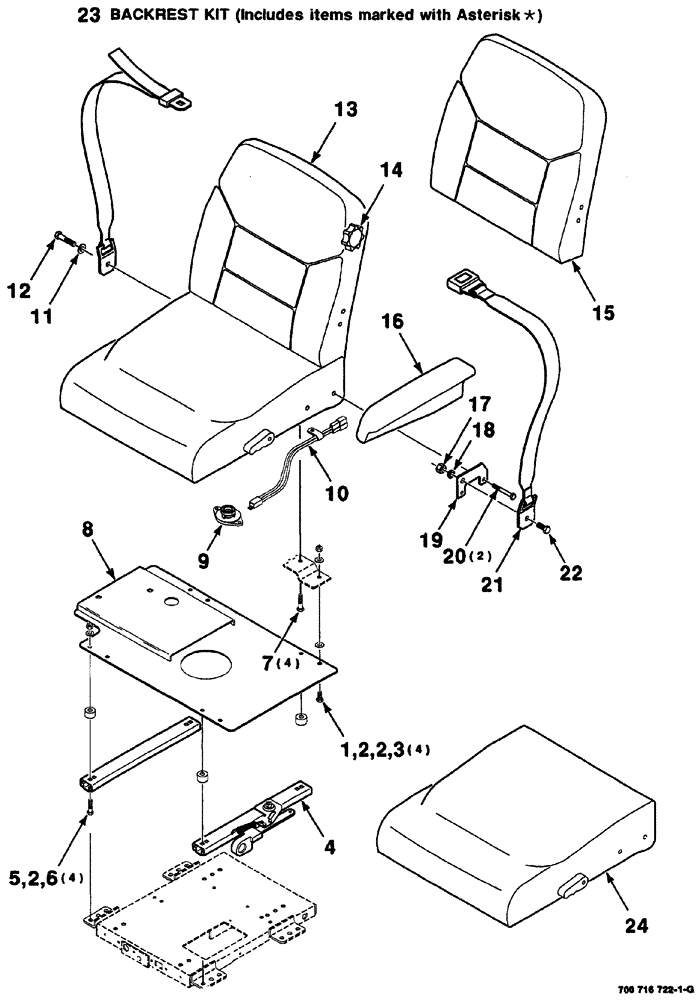

Схема запчастей Case IH 8860HP - (07-36) - SEAT ASSEMBLY (MECHANICAL) (90) - PLATFORM, CAB, BODYWORK AND DECALS
16
21
17
8
4
23
20
24
13
10
3
12
2
14
9
1
19
5
15
2
22
18
11
2
6
7

Артикул

Название

Примечание

Количество

1

413-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

4шт.

2

496-21034

WASHER,11/32" x 11/16" x 0.89", HDN

12шт.

3

230-4115

LOCK NUT,5/16"-18, GA

lock, hex top, GR/B, 5/16-18

4шт.

4

1344248C1

SLIDE

with handle

1шт.

5

413-520

BOLT,Hex, 5/16" - 18 x 1-1/4", Gr 5

4шт.

6

425-105

NUT,5/16"-18, G5

4шт.

7

413-524

BOLT,Hex, 5/16" - 18 x 1-1/2", Gr 5

4шт.

8

700133585

PLATE

adapter, WA

1шт.

9

242306A2

SWITCH

seat

1шт.

10

1345209C1

HARNESS

switch

1шт.

11

496-21047

WASHER

plain, hardened, 7/16

1шт.

12

414-732

BOLT,Hex, 7/16" - 20 x 2", Gr 5

hex, 7/16-20 x 2

1шт.

13

243700A1

SPARE PART SET

SEAT with backrest

1шт.

14

700719057

KIT

knob

1шт.

15

700719055

CUSHION

backrest

1шт.

16

1981818C1

ARMREST

left

1шт.

17

425-117

NUT,7/16"-20, G5

1шт.

18

492-11044

LOCK WASHER,7/16"

1шт.

19

1975957C1

BRACKET

left seat

1шт.

20

413-540

BOLT,Hex, 5/16" - 18 x 2-1/2", Gr 5

2шт.

21

700717921

SAFETY BELT

seat

1шт.

22

414-716

BOLT,Hex, 7/16" - 20 x 1", Gr 5

1шт.

23

1981820C2

PACKAGE, REPAIR

backrest

1шт.

24

700719053

CUSHION

ASSY. seat

1шт.

Выбрано товаров: 24
