(07-12) - CAB ROOF AND FRAME ASSEMBLY

Запчасти Case IH 8850 (07-12) - CAB ROOF AND FRAME ASSEMBLY (09) - CHASSIS

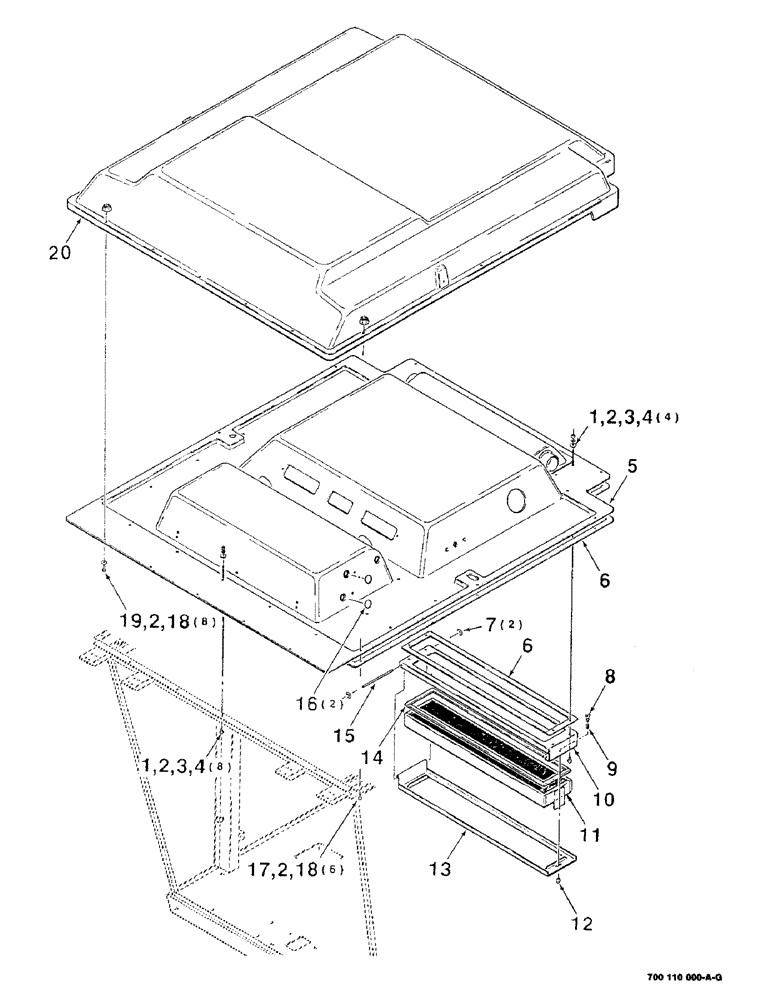

Схема запчастей Case IH 8850 - (07-12) - CAB ROOF AND FRAME ASSEMBLY (09) - CHASSIS
10
18
4
12
14
15
3
2
13
11
8
1
9
1
19
17
18
3
16
2
2
4
7
5
6
6
2
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

163-16

SCREW,Hex Wshr Hd, 1/4" - 20 x 3/4"

1/4-20 X 3/4 HWHMS

12шт.

2

495-21031

WASHER,1/4"

1/4 WIDE PLAIN WASHER

26шт.

3

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

12шт.

4

425-104

NUT,1/4"-20, Cl 5

12шт.

5

700110113

ROOF LINING

HEADLINER ASSEMBLY

1шт.

6

6805055

SEAL

- strip (20 bulk length)

1шт.

7

700707858

SNAP RING

RING - retainer

2шт.

8

7894975

CLIP

1шт.

9

7758212

SPRING

1шт.

10

700116911

PANEL

- filter

1шт.

11

8022345

FILTER

1шт.

12

7894967

HANDLE

1шт.

13

700116912

LID

- filter

1шт.

14

8022501

SEAL

- filter

1шт.

15

700116914

PIN

- hinge

1шт.

16

700708527

PLUG

- hole

2шт.

17

163-14

SCREW,Hex Wshr Hd, 1/4" - 20 x 1"

1/4-20 X 1 HWHMS

6шт.

18

1703354

NUT

1/4-20 HFTLN GR/G

14шт.

19

413-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

8шт.

20

700117559

CAP

- outer

1шт.
