(07-10) - CAB WINDOWS AND GLASS ASSEMBLY

Запчасти Case IH 8850 (07-10) - CAB WINDOWS AND GLASS ASSEMBLY (09) - CHASSIS

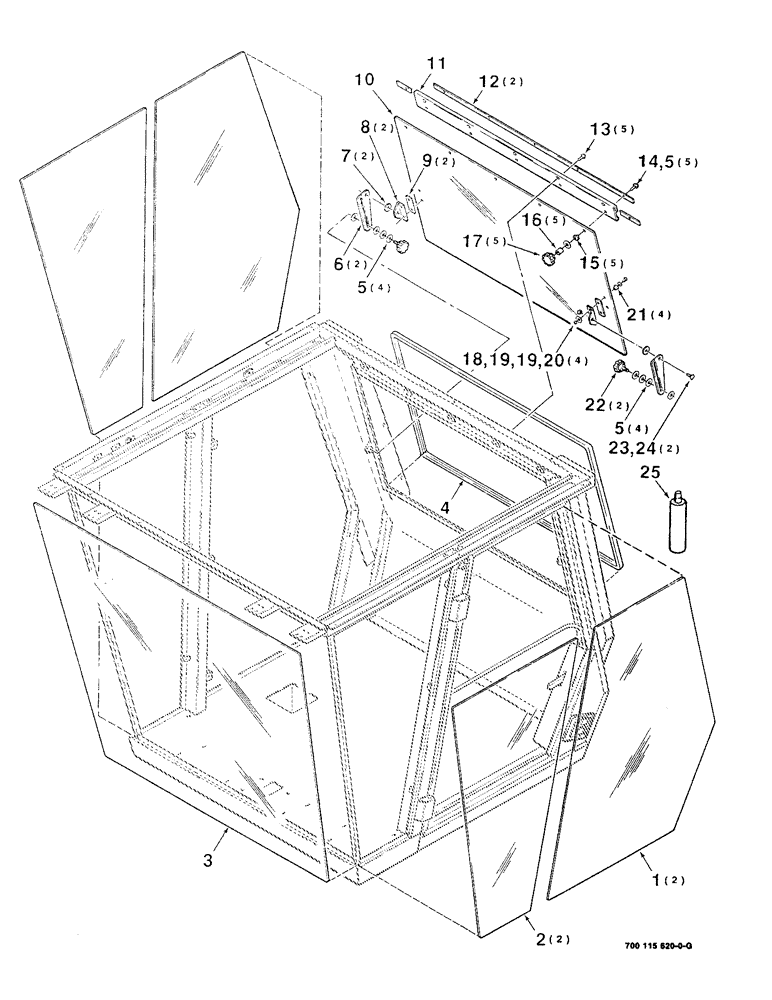

Схема запчастей Case IH 8850 - (07-10) - CAB WINDOWS AND GLASS ASSEMBLY (09) - CHASSIS
5
17
9
23
3
5
18
25
8
6
15
2
21
16
13
19
1
11
4
20
5
19
7
22
12
14
24
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700704780

GLASS

- side, rear

2шт.

2

700704781

GLASS

- side, front

2шт.

3

700704778

CAB GLASS ASSY

- front

1шт.

4

700110065

SEAL, GLASS

SEAL - window, rear

1шт.

5

496-21034

WASHER,11/32" x 11/16" x 0.89", HDN

13шт.

6

700110067

HANDLE

- window

2шт.

7

7825425

WASHER

- fiber

2шт.

8

700110066

ANGLE

2шт.

9

8022212

SPACER

2шт.

10

700704779

GLASS

- rear

1шт.

11

700704777

HINGE

- window

1шт.

12

700110068

STIFFENER

- hinge

2шт.

13

121-115

SERRATED BOLT,Hex, 5/16" - 18 x 3/4"

5шт.

14

433-532

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 2", Gr 5

5/16-18 X 2 RHSNB

5шт.

15

8022196

BUSHING

- molded

5шт.

16

6606966

SPACER

5шт.

17

700707210

KNOB

5шт.

18

440-11012

SCREW,Cross Pan Hd, #10-24 x 3/4"

#10-24 X 3/4 CRPHMS

4шт.

19

195-513

WASHER,#10

PLAIN WASHER #10

8шт.

20

225-14110

NUT,#10-24

4шт.

21

8022204

BUSHING

4шт.

22

700704771

KNOB

2шт.

23

434-58

CARRIAGE BOLT,Sht Sq Nk, 5/16" - 18 x 1/2", Gr 5

BOLT CARRIAGE, Short NK, 5/16"-18 x 1/2", G5, Full Thd

2шт.

24

230-4215

NUT,5/16"-18, GA

5/16-18 HCLN

2шт.

25

700704774

SEALANT

- Urethane (11 oz. cartridge)

1шт.
