(07-038) - HOOD ASSEMBLY

Запчасти Case IH 8840 (07-038) - HOOD ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS

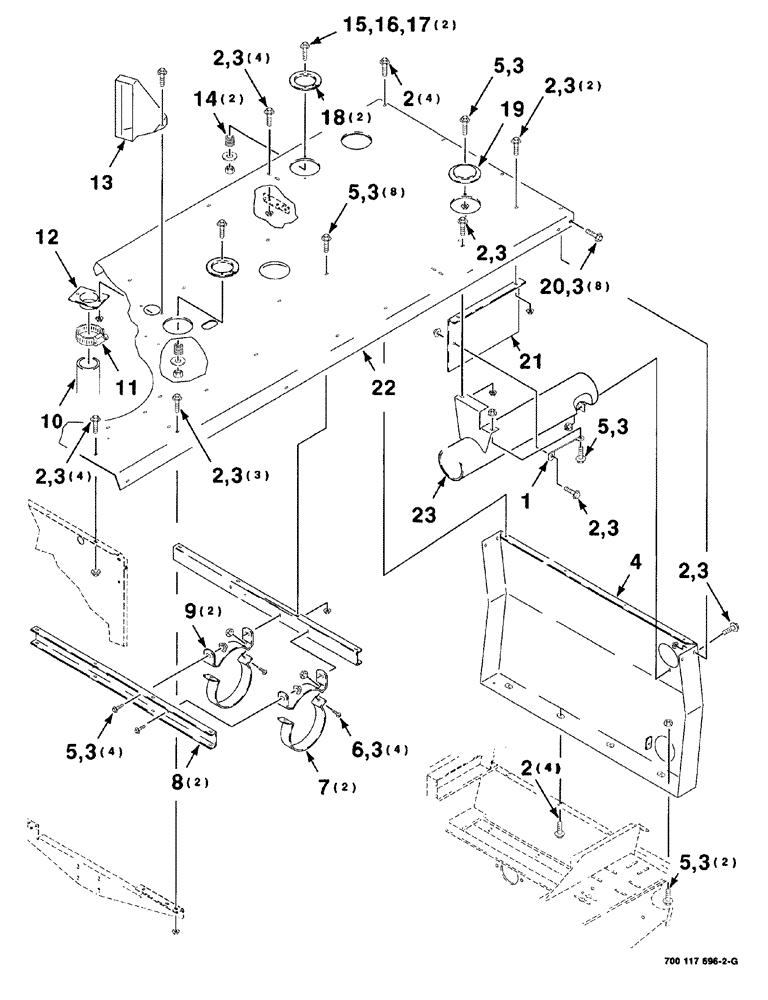

Схема запчастей Case IH 8840 - (07-038) - HOOD ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS
10
7
11
22
5
3
2
19
1
5
5
2
3
12
23
3
3
3
3
9
13
2
2
6
3
4
14
3
3
2
17
8
20
5
3
21
2
3
3
5
18
16
2
3
2
3
15
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700117999

STRAP

1шт.

2

256873

BOLT,Hex Serr, 5/16" - 18 x 1/2", 5SPL, Full Thd

24шт.

3

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

44шт.

4

700117972

PANEL

WA rear

1шт.

5

121-115

SERRATED BOLT,Hex, 5/16" - 18 x 3/4"

16шт.

6

121-108

BOLT,Hex Flg, 5/16"-18 x 1 1/4", Serr

SCREW machine, hex washer head, 5/16"-18 x 1"

4шт.

7

700117884

CLAMP

2шт.

8

700114877

CHANNEL

2шт.

9

700117883

CLAMP

mounting

2шт.

10

700709868

HOSE

air, ducting

1шт.

11

214-1448

HOSE CLAMP,#48, 2.56" - 3.5", Type F Worm

1шт.

12

700114898

TUBE

WA

1шт.

13

700114903

HOUSING

1шт.

14

CAS758342

SPRING

compression

2шт.

15

413-528

BOLT,Hex, 5/16" - 18 x 1-3/4", Gr 5

2шт.

16

496-21034

WASHER,11/32" x 11/16" x 0.89", HDN

2шт.

17

230-4115

LOCK NUT,5/16"-18, GA

lock, hex top, 5/16"-18, grade/B

2шт.

18

487777

COVER

2шт.

19

700114831

COVER

1шт.

20

440-13112

SCREW,Cross Pan Hd, 5/16"-18 x 3/4"

machine, truss head, cross recess, 5/16"-18 x 3/4", grade 60M

8шт.

21

700114857

SHIELD

heat

1шт.

22

700117974

HOOD

1шт.

23

700117876

TUBE

WA exhaust

1шт.
