(07-006) - CAB WINDOWS AND GLASS ASSEMBLY

Запчасти Case IH 8840 (07-006) - CAB WINDOWS AND GLASS ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS

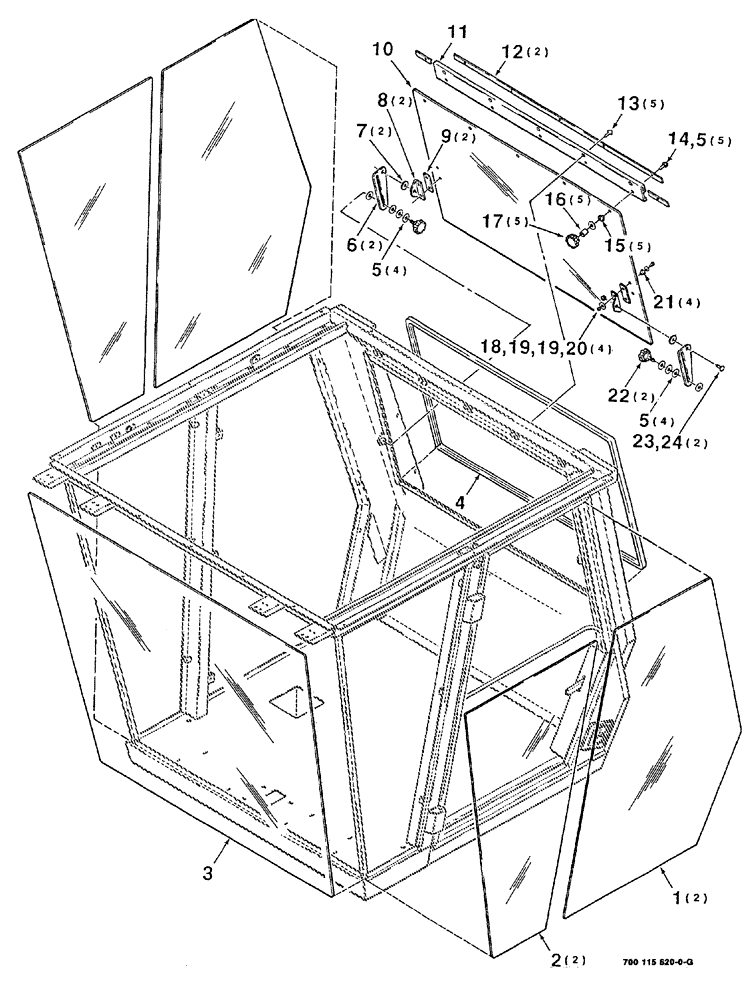

Схема запчастей Case IH 8840 - (07-006) - CAB WINDOWS AND GLASS ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS
16
9
4
11
22
2
18
24
1
23
12
15
20
5
8
10
19
14
5
19
6
21
5
13
7
17
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700704780

GLASS

side, rear

2шт.

2

700704781

GLASS

side, front

2шт.

3

700704778

CAB GLASS ASSY

front

1шт.

4

700110065

SEAL, GLASS

window, rear

1шт.

5

496-21034

WASHER,11/32" x 11/16" x 0.89", HDN

13шт.

6

700110067

HANDLE

window

2шт.

7

7825425

WASHER

fiber

2шт.

8

700110066

ANGLE

2шт.

9

8022212

SPACER

2шт.

10

700704779

GLASS

rear

1шт.

11

700704777

HINGE

window

1шт.

12

700110068

STIFFENER

hinge

2шт.

13

121-115

SERRATED BOLT,Hex, 5/16" - 18 x 3/4"

5шт.

14

433-532

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 2", Gr 5

square neck, round head, 5/16"-18 x 2"

5шт.

15

8022196

BUSHING

molded

5шт.

16

6606966

SPACER

5шт.

17

700707210

KNOB

5шт.

18

440-11012

SCREW,Cross Pan Hd, #10-24 x 3/4"

4шт.

19

495-31022

WASHER,#10

8шт.

20

225-14110

NUT,#10-24

4шт.

21

8022204

BUSHING

4шт.

22

700704771

KNOB

2шт.

23

434-58

CARRIAGE BOLT,Sht Sq Nk, 5/16" - 18 x 1/2", Gr 5

2шт.

24

230-4215

NUT,5/16"-18, GA

Center

2шт.
