Запчасти Case IH 8825HP (08-38) - HEADER FLOTATION ASSEMBLY, RIGHT (08) - HYDRAULICS

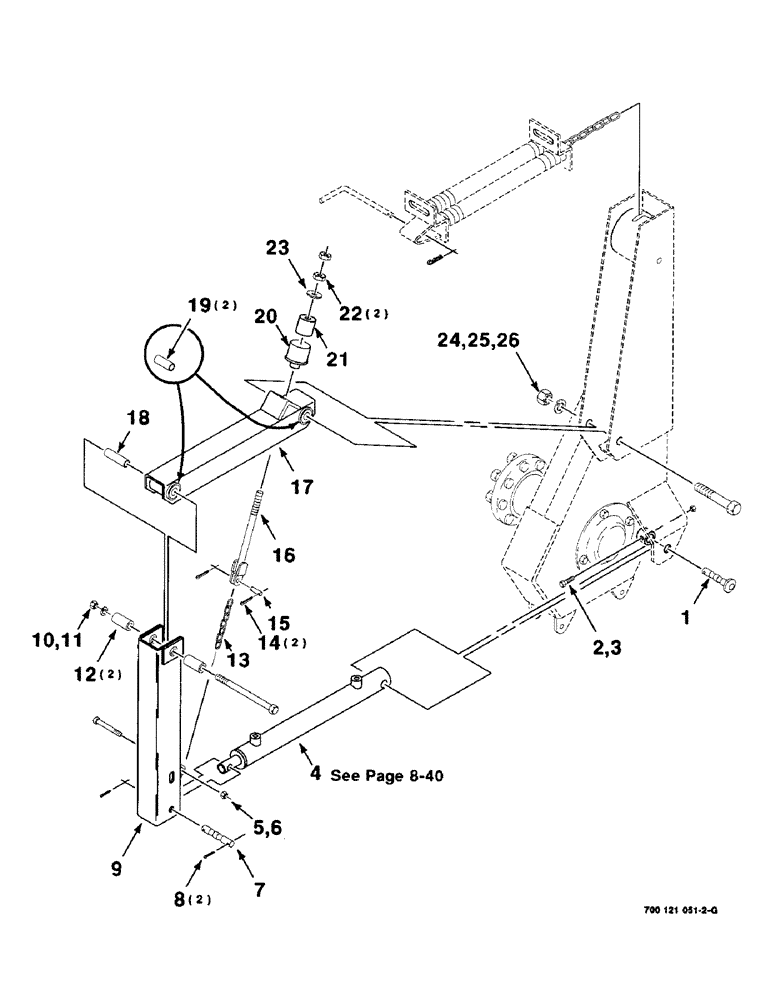

Схема запчастей Case IH 8825HP - (08-38) - HEADER FLOTATION ASSEMBLY, RIGHT (08) - HYDRAULICS
9
8
7
22
3
4
19
12
16
24
18
6
14
25
1
10
21
11
20
13
23
17
26
15
2
5

Артикул

Название

Примечание

Количество

1

700116427

PIN

WA

1шт.

2

413-432

BOLT,Hex, 1/4" - 20 x 2", Gr 5

1шт.

3

230-4214

LOCK NUT,1/4"-20, GA

NUT, LOCK, 1/4"-20, GA

1шт.

4

700712926

HYDRAULIC CYLINDER,Double Acting, 31.75mm Rod, 406.4mm Stroke

ASSEMBLY - hydraulic (2.25 Bore)

1шт.

5

326-864

BOLT,Hex, 1/2" - 13 x 4", Gr 8

1шт.

6

230-4118

LOCK NUT,1/2"-13, GA

1/2-13 HTLN GR/B

1шт.

7

700116438

PIN,19.05mm OD x 122mm L

- cylinder, front

1шт.

8

432-1620

COTTER PIN,1/4" x 1 1/4"

Pin, Split (Cotter), 1/4" x 1 1/4"

2шт.

9

700116447

SUPPORT

CHANNEL WA

1шт.

10

413-10152

BOLT,Hex, 5/8" - 11 x 9-1/2", Gr 5

5/8-11 X 9-1/2 B

1шт.

11

232-53110

FLANGE NUT,Flg, 5/8"-11

5/8-11 HFTLN GR/G

1шт.

12

6619282

BUSHING,17.6mm ID x 31.8mm OD x 66mm L

2шт.

13

700116453

CHAIN

1шт.

14

432-816

COTTER PIN,1/8" x 1"

1/8" x 1"

2шт.

15

700118485

PIN

1шт.

16

700116363

ROD

WA - lever, adjustment

1шт.

17

700116441

SUPPORT

CHANNEL ASSEMBLY (Includes item 19)

1шт.

18

700116991

SPACER

1шт.

19

700707405

RUBBER BUSHING

BUSHING - rubber

2шт.

20

700116435

STOP

TUBE WA

1шт.

21

700708565

SPACER

RING - rubber

1шт.

22

425-1010

NUT,5/8"-11, G5

2шт.

23

6251169

WASHER

1шт.

24

413-16128

BOLT,Hex, 1" - 8 x 8", Gr 5

1-8 X 7 C

1шт.

25

425-1016

NUT,1"-8, G5

1шт.

26

192-171

LOCK WASHER,1"

WASHER, LOCK, 1"

1шт.

Выбрано товаров: 26
