(9-16) - CAB WINDOWS AND GLASS ASSEMBLY

Запчасти Case IH 8820 (9-16) - CAB WINDOWS AND GLASS ASSEMBLY (09) - CHASSIS/ATTACHMENTS

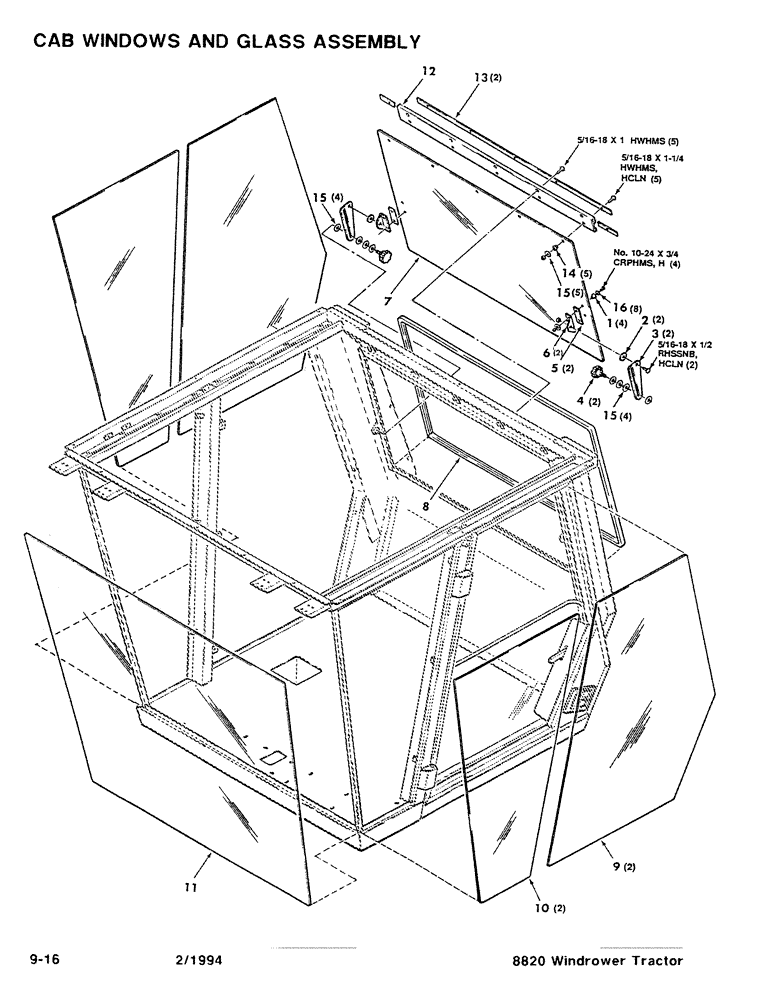

Схема запчастей Case IH 8820 - (9-16) - CAB WINDOWS AND GLASS ASSEMBLY (09) - CHASSIS/ATTACHMENTS
1
10
9
12
16
15
4
8
7
5
15
15
6
14
2
3
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8022204

BUSHING

4шт.

2

7825425

WASHER

- Fiber

2шт.

3

700110067

HANDLE

- Window

2шт.

4

700704771

KNOB

2шт.

5

8022212

SPACER

2шт.

6

700110066

ANGLE

- Mounting

2шт.

7

700704779

GLASS

- Rear

1шт.

8

700110065

SEAL, GLASS

Seal - Window, Rear

1шт.

9

700704780

GLASS

- Side, Rear

2шт.

10

700704781

GLASS

- Side, Front

2шт.

11

700704778

CAB GLASS ASSY

- Front

1шт.

12

700704777

HINGE

- Window

1шт.

13

700110068

STIFFENER

- Hinge

2шт.

14

8022196

BUSHING

- Molded

5шт.

15

705525

WASHER

5/16 Hardened Plain Washer

13шт.

16

705640

WASHER

No. 10 Plain Washer

8шт.

700705088

SCREW,Cross Pan Hd, #10-24 x 3/4"

No. 10-24 x 3/4 CRPHMS

4шт.

700701049

BOLT

5/16-18 x 1/2 RHSSNB

2шт.

7883333

BOLT,Hex, 5/16" - 18 x 1", Gr 120M

5/16-18 x 1 HWHMS

5шт.

7883341

SCREW,Hex Washer, 5/16" - 18 x 1 1/4"

5/16-18 x1-1/4 HWHMS

5шт.

NLS

NO LONGER SERVICED

No. 10-24 H

4шт.

230-4215

NUT,5/16"-18, GA

5/16-18 HCLN

7шт.
