Запчасти Case IH 8820 (8-10) - HEADER HYDRAULIC LIFT ASSEMBLY (08) - HYDRAULICS

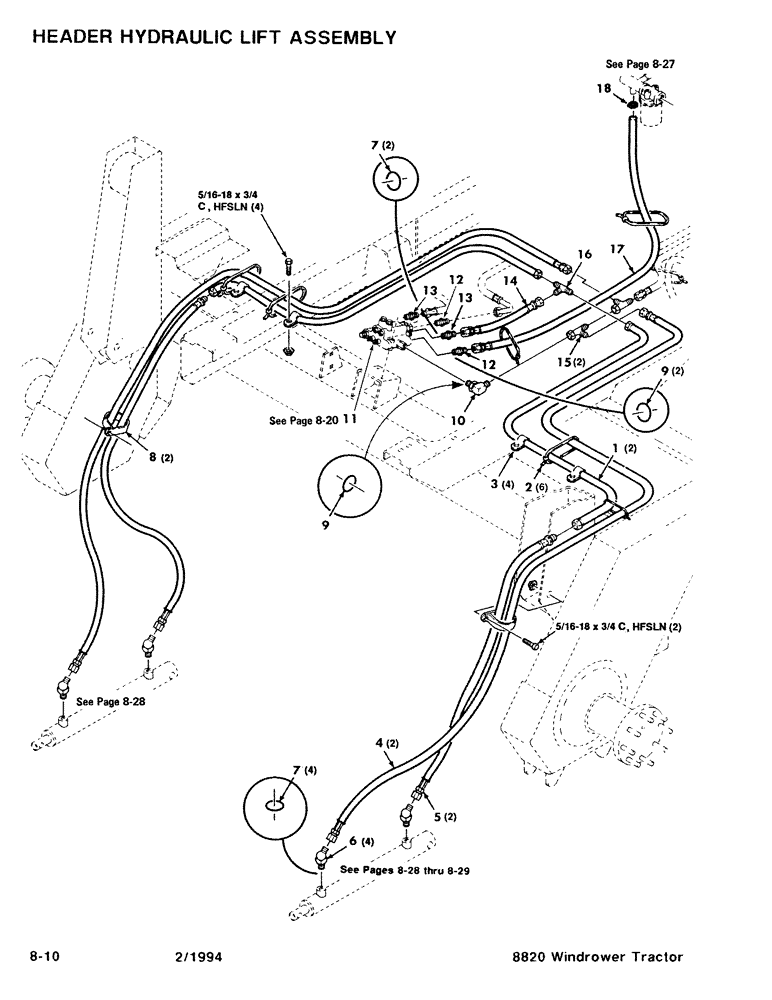

Схема запчастей Case IH 8820 - (8-10) - HEADER HYDRAULIC LIFT ASSEMBLY (08) - HYDRAULICS
9
8
3
6
1
2
13
12
9
7
18
7
5
17
16
1
14
4
15
10
13

Артикул

Название

Примечание

Количество

1

700705580

TUBE

Line - Hydraulic

2шт.

2

529070

CABLE TIE,368.3mm L

Cable Tie

6шт.

3

700708090

CLAMP

Line Clamp

4шт.

4

700707526

FLEXIBLE HOSE

Hose Hydraulic

2шт.

5

700707520

FLEXIBLE HOSE

Hose - Hydraulic

2шт.

6

792374

ELBOW

45deg. Elbow (Includes Item 8)

4шт.

7

738468

O-RING

4шт.

8

755777

CLAMP

- Hose

2шт.

9

7037781

O-RING

3шт.

10

846329

ELBOW

90deg. Elbow (Includes Item 9)

1шт.

11

700707512

CONTROL VALVE

Valve - Control

1шт.

12

846337

ROD, CONNECTING

Connector (Includes Item 9)

2шт.

13

846634

COUPLING, BREAK AWAY

Connector (Includes Item 7)

2шт.

14

700707519

FLEXIBLE HOSE

Hose - Hydraulic

1шт.

15

7846850

TEE

2шт.

16

746743

TEE

1шт.

17

700707530

FLEXIBLE HOSE

Hose - Hydraulic

1шт.

18

7022411

HOSE CLAMP

Clamp - Hose

1шт.

7703499

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

5/16-18 x 3/4 C

6шт.

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

5/16-18 HFSLN

6шт.

Выбрано товаров: 20
