(3-02) - FUEL LINES AND CARBURETOR ACCESSORIES

Запчасти Case IH 8820 (3-02) - FUEL LINES AND CARBURETOR ACCESSORIES (03) - FUEL SYSTEM

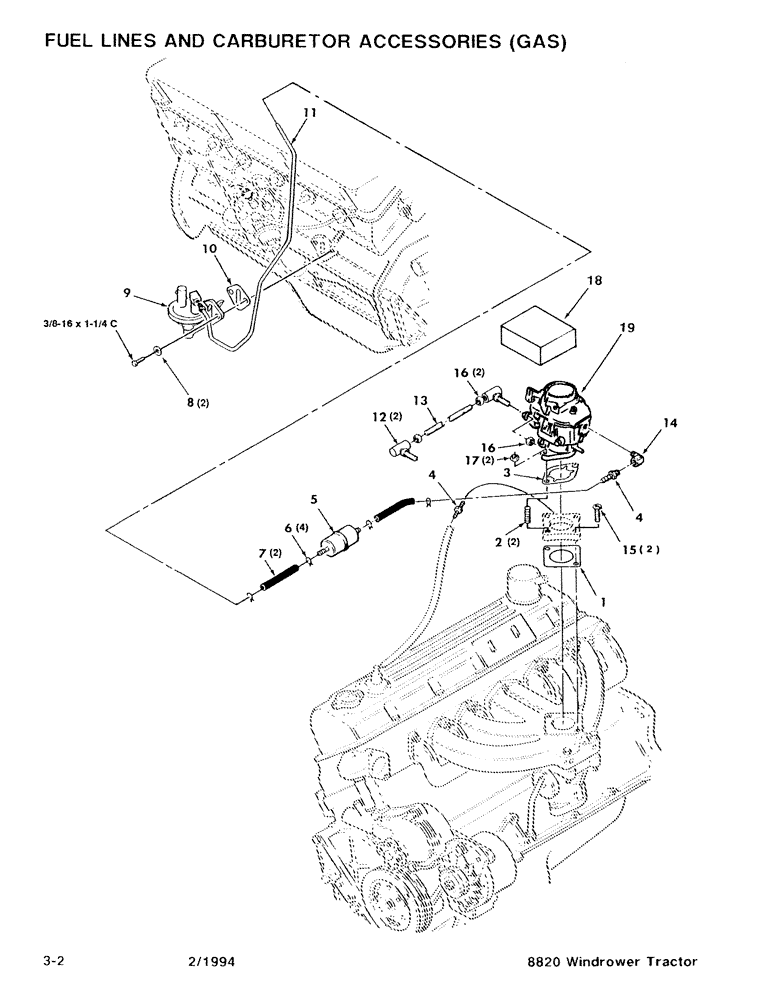

Схема запчастей Case IH 8820 - (3-02) - FUEL LINES AND CARBURETOR ACCESSORIES (03) - FUEL SYSTEM
12
4
9
16
16
4
3
1
17
2
6
19
5
7
18
8
13
15
10
14
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

844894

GASKET

1шт.

2

7724222

STUD

2шт.

3

844928

GASKET

1шт.

4

7746662

INSERT

Fitting - Insert

2шт.

5

1701232C91

FILTER

Filter - Fuel

1шт.

6

7741119

HOSE CLAMP

- Hose

4шт.

7

6454383

FUEL HOSE,0.31" ID x 4.00", SAE 30R1

0.31" ID x 4.00", SAE 30R1

2шт.

8

80702

WASHER,0.44" ID x 1" OD x 0.08" Thk

3/8 Hardened Plain Washer

2шт.

9

7741051

PUMP

- Fuel

1шт.

10

844886

GASKET

1шт.

11

7724198

TUBE

- Fuel

1шт.

12

7723984

BALL JOINT

2шт.

13

7724206

ROD

1шт.

14

7846231

ELBOW

1/8 x 90deg. Street Ell

1шт.

15

70367

SCREW,Slotted Flat Hd, 3/8"-16 x 1 1/4"

3/8-16 x 1-1/4 SFCHMS

2шт.

16

704668

NUT

1/4-28 H

3шт.

17

704304

NUT

3/8-24 H

2шт.

18

700704835

REPAIR KIT

Carburator Repair Kit

1шт.

19

700704295

CARBURETOR

1шт.

702035

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5, Full Thd

3/8-16 x 1-1/4 C

2шт.
