(35.900.03) - HYDRAULIC LIFT CYLINDER - 2" X 10" - 2500 PSI

Запчасти Case IH WR401 (35.900.03) - HYDRAULIC LIFT CYLINDER - 2" X 10" - 2500 PSI (35) - HYDRAULIC SYSTEMS

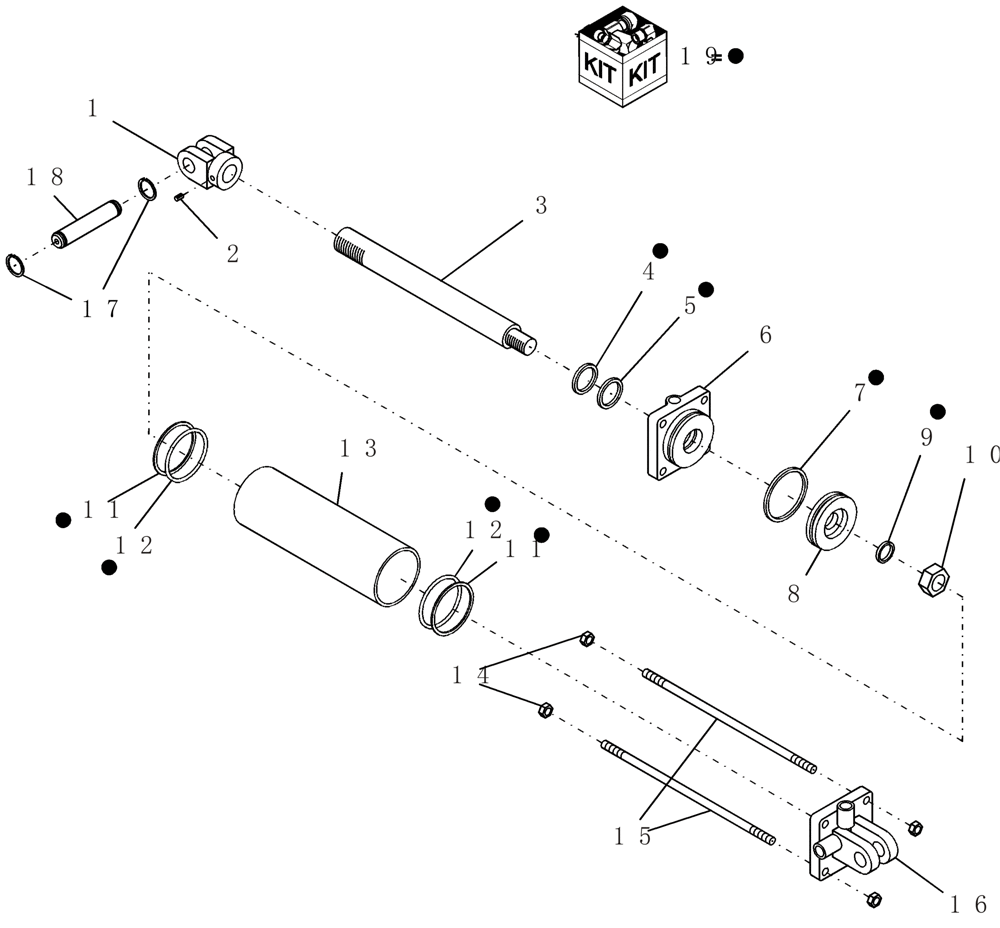

Схема запчастей Case IH WR401 - (35.900.03) - HYDRAULIC LIFT CYLINDER - 2" X 10" - 2500 PSI (35) - HYDRAULIC SYSTEMS
3
5
13
7
10
19
14
1
16
9
12
15
11
12
18
8
17
6
4
2
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

9450

HYDRAULIC CYLINDER,Double Acting, 28.57mm Rod, 254mm Stroke

2" x 10"

1шт.

1

7997

CLEVIS

Rod End

1шт.

2

83-1388

SET SCREW,Hex Soc, 3/8"-16 x 1/2"

1шт.

3

9647

SHAFT

1шт.

4

NSS

NOT SOLD SEPARAT

Wire

1шт.

5

NSS

NOT SOLD SEPARAT

U-Cup

1шт.

6

8178

CAP

1шт.

7

NSS

NOT SOLD SEPARAT

O-ring Piston

1шт.

8

3977

PISTON

1шт.

9

NSS

NOT SOLD SEPARAT

O-ring Rod

1шт.

10

425038A1

NUT

3/4"-16

1шт.

11

NSS

NOT SOLD SEPARAT

Backup O-ring

2шт.

12

NSS

NOT SOLD SEPARAT

O-Ring

2шт.

13

9658

TUBE

1шт.

14

9628503

NUT,3/8"-16, G5

8шт.

15

9605

THREADED TIE-ROD

4шт.

16

8177

CLEVIS

Tube end

1шт.

17

425283A1

RING, SNAP

RING SNAP External. 3/4" ID

4шт.

18

1945

PIN

1" x 3"

2шт.

19

8179

SEAL KIT

Seal

1шт.

Includes ref 4, 5, 7, 9, 11 and 12

1шт.
