(39.100.AB[01]) - FRAME, CENTER, ASSY

Запчасти Case IH WR302 (39.100.AB[01]) - FRAME, CENTER, ASSY (39) - FRAMES AND BALLASTING

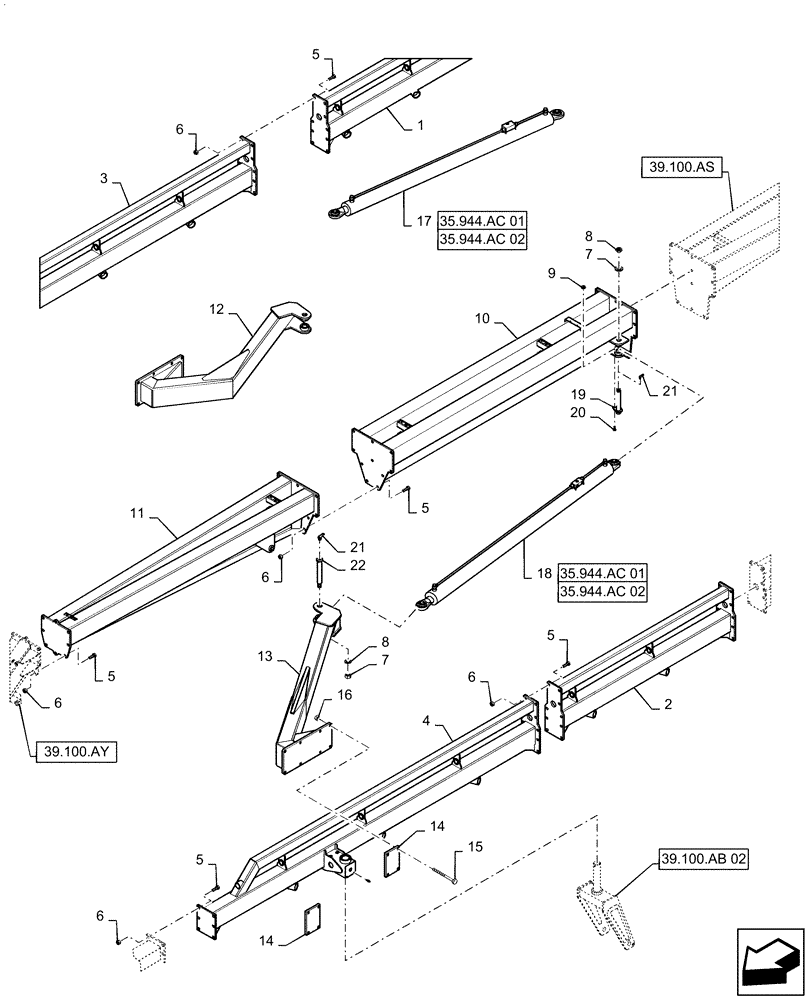

Схема запчастей Case IH WR302 - (39.100.AB[01]) - FRAME, CENTER, ASSY (39) - FRAMES AND BALLASTING
5
2
6
39.100.as
39.100.ay
19
6
3
5
5
17
35.944.ac 01
6
7
6
35.944.ac 01
35.944.ac 02
35.944.ac 02
6
16
5
5
9
15
13
4
11
10
22
18
14
21
8
1
7
39.100.ab 02
12
8
14
21
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47647480

TUBE

RH

1шт.

2

47647481

TUBE

LH

1шт.

3

47647484

TUBE

RH

1шт.

4

47647485

TUBE

LH

1шт.

5

385922

BOLT,Hex, M16 x 2 x 45mm, Cl 8.8

50шт.

6

86000441

NUT,M16 x 2.0, Cl 8

50шт.

7

86729942

NUT,M22 x 2.5, Cl 8

4шт.

8

86836239

WASHER

Plated

4шт.

9

100038

NUT,M12 x 1.75, Cl 8

2шт.

10

47647757

DRAWBAR

Center

1шт.

11

47647758

DRAWBAR

Center, Front

1шт.

12

47647759

ARM

RH

1шт.

13

47647760

ARM

LH

1шт.

14

47647761

PLATE

Counter

4шт.

15

86624982

BOLT,Hex, M14 x 140mm, Cl 8.8

16шт.

16

412370

NUT,M14 x 2, Cl 8

16шт.

17

47647762

HYDRAULIC CYLINDER

RH, W/ Valve

1шт.

18

47647763

HYDRAULIC CYLINDER

LH, W/ Valve

1шт.

19

47647765

PIN

Cylinder, Rear

2шт.

20

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

2шт.

21

86543871

LUBE NIPPLE

45 Degree

4шт.

22

47647769

PIN

Cylinder, Front

2шт.
