(39.100.AB[01]) - FRAME, CENTER, ASSY

Запчасти Case IH WR302 (39.100.AB[01]) - FRAME, CENTER, ASSY (39) - FRAMES AND BALLASTING

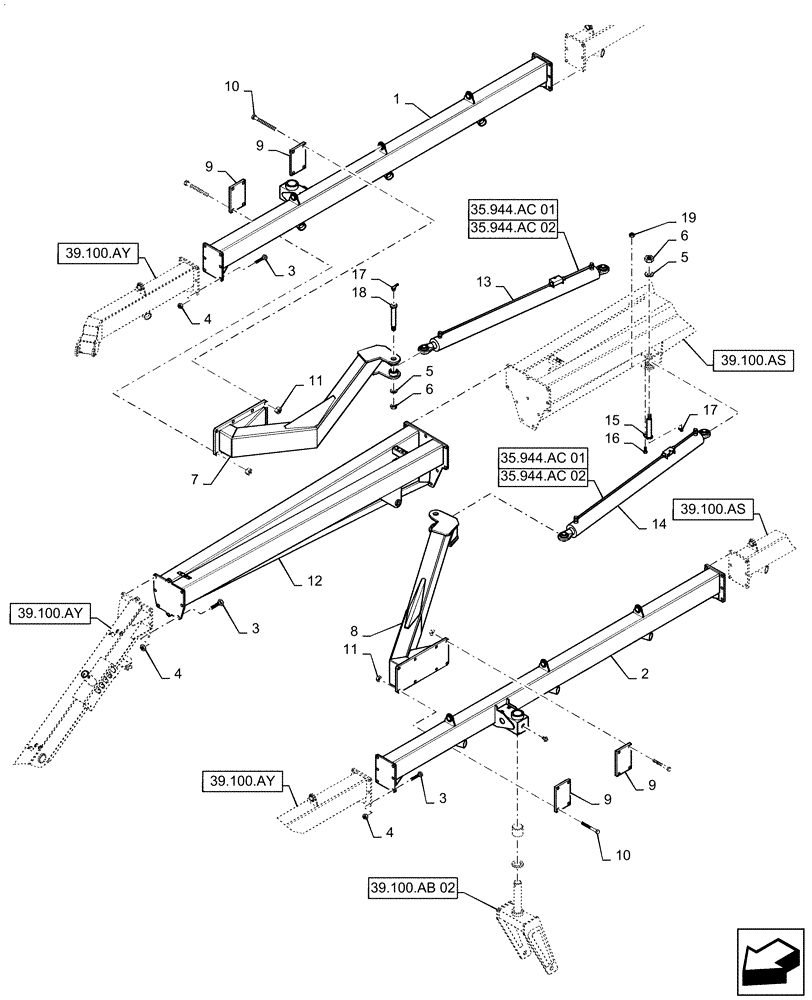

Схема запчастей Case IH WR302 - (39.100.AB[01]) - FRAME, CENTER, ASSY (39) - FRAMES AND BALLASTING
39.100.as
35.944.ac 02
9
9
3
16
9
5
39.100.ay
39.100.ab 02
35.944.ac 01
7
17
17
2
6
4
10
19
5
12
3
39.100.ay
14
9
1
11
8
4
15
35.944.ac 01
39.100.as
13
3
35.944.ac 02
6
4
11
10
18
39.100.ay
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47657060

TUBE

RH

1шт.

2

47657061

TUBE

LH

1шт.

3

385922

BOLT,Hex, M16 x 2 x 45mm, Cl 8.8

20шт.

4

86000441

NUT,M16 x 2.0, Cl 8

20шт.

5

86836239

WASHER

Plated

4шт.

6

86729942

NUT,M22 x 2.5, Cl 8

4шт.

7

47647759

ARM

RH

1шт.

8

47647760

ARM

LH

1шт.

9

47647761

PLATE

Counter

4шт.

10

86624982

BOLT,Hex, M14 x 140mm, Cl 8.8

16шт.

11

412370

NUT,M14 x 2, Cl 8

16шт.

12

47647758

DRAWBAR

Center

1шт.

13

47657063

HYDRAULIC CYLINDER

RH, W/ Valve

1шт.

14

47657065

HYDRAULIC CYLINDER

LH, W/ Valve

1шт.

15

47647765

PIN

Cylinder, Rear

2шт.

16

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

2шт.

17

86543871

LUBE NIPPLE

45 Degree

4шт.

18

47647769

PIN

Cylinder, Front

2шт.

19

100038

NUT,M12 x 1.75, Cl 8

2шт.
