Запчасти Case IH WR102A (35.900.01[02]) - HYDRAULIC ATTACHMENT (35) - HYDRAULIC SYSTEMS

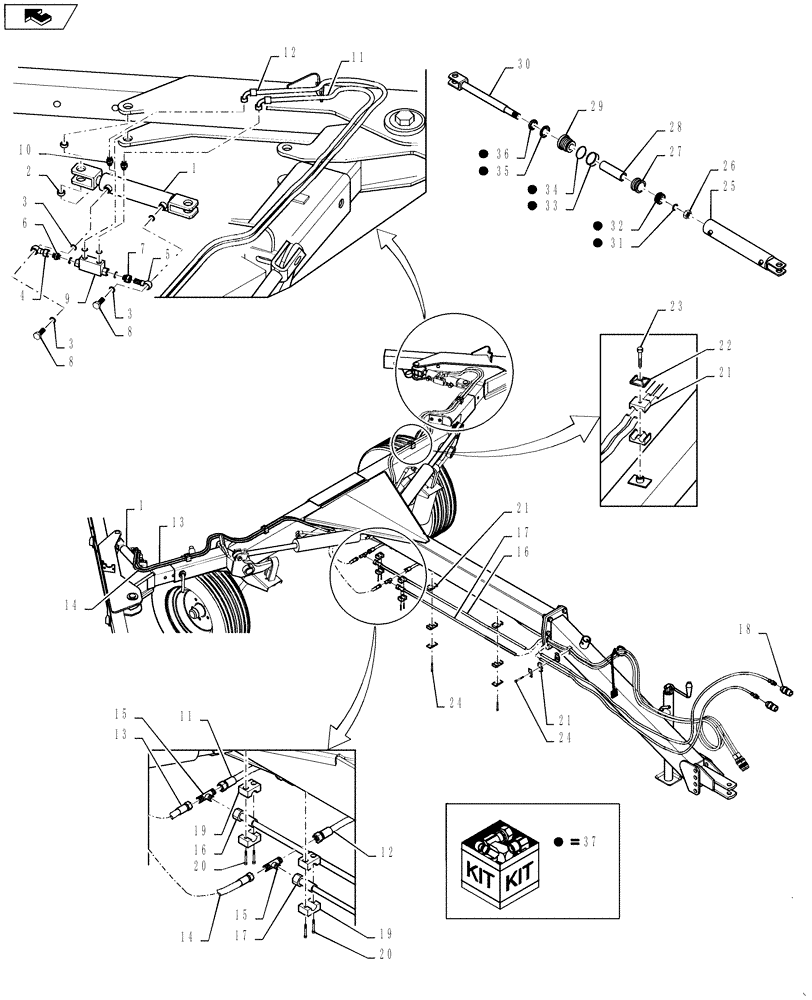

Схема запчастей Case IH WR102A - (35.900.01[02]) - HYDRAULIC ATTACHMENT (35) - HYDRAULIC SYSTEMS
20
17
1
9
13
30
17
11
37
37
2
26
37
27
6
33
16
36
16
37
22
34
15
31
8
19
14
21
12
7
24
23
5
3
25
1
14
home
3
37
24
4
37
10
20
37
19
32
35
21
3
37
8
21
13
29
12
15
18
28
11

Артикул

Название

Примечание

Количество

1

84225591

HYDRAULIC CYLINDER,Double Acting, 20mm Rod, 90mm Stroke

Red

2шт.

2

84226213

TUBE SPACER

4шт.

3

84223316

SEALING WASHER

16шт.

4

84223323

BANJO FITTING

2шт.

5

84222436

BANJO FITTING

2шт.

6

84224848

NIPPLE

2шт.

7

84224850

HYD CONNECTOR

2шт.

8

84223317

BANJO BOLT

4шт.

9

84223324

HYDRAULIC VALVE

2шт.

10

84224849

NIPPLE

4шт.

11

84474306

HYDRAULIC HOSE

1900mm

1шт.

12

84474307

HYDRAULIC HOSE

2150mm

1шт.

13

84474308

HYDRAULIC HOSE

2000mm

1шт.

14

84474309

HYDRAULIC HOSE

2050mm

1шт.

15

84223315

TEE

2шт.

16

84469335

HYDRAULIC HOSE

4300mm, For 8 & 10 Wheel

1шт.

16

84469333

HYDRAULIC HOSE

5100mm, For 12 Wheel

1шт.

17

84469334

HYDRAULIC HOSE

4150mm, For 8 & 10 Wheel

1шт.

17

84469175

HYDRAULIC HOSE

4950mm, For 12 Wheel

1шт.

18

9801618

QUICK MALE COUPLING,1/2" - 14

2шт.

19

86836232

HOSE CLAMP

4шт.

20

86512137

HEX SOC SCREW,M6 x 60mm, Cl 12.9, Full Thd

4шт.

21

84468329

CLAMP

14шт.

22

384870A1

PLATE

4шт.

23

300381

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

4шт.

24

120061

BOLT,Hex, M8 x 60mm L, Cl 8.8

3шт.

25

NSS

NOT SOLD SEPARAT

1шт.

26

12575021

NUT,M18 x 1.5, Cl 10

2шт.

27

84225624

PISTON

2шт.

28

84225625

SPACER

2шт.

29

84225623

CYLINDER HEAD

2шт.

30

84225622

PISTON ROD

2шт.

31

NSS

NOT SOLD SEPARAT

1шт.

32

NSS

NOT SOLD SEPARAT

1шт.

33

NSS

NOT SOLD SEPARAT

1шт.

34

NSS

NOT SOLD SEPARAT

1шт.

35

NSS

NOT SOLD SEPARAT

1шт.

36

NSS

NOT SOLD SEPARAT

1шт.

37

84225626

SEAL KIT

Includes Ref. 31-36

2шт.

Выбрано товаров: 39
