(88.100.02) - CENTER WHEEL, OPTIONAL HYDRAULIC LIFT KIT - 716929056

Запчасти Case IH WR101 (88.100.02) - CENTER WHEEL, OPTIONAL HYDRAULIC LIFT KIT - 716929056 (88) - ACCESSORIES

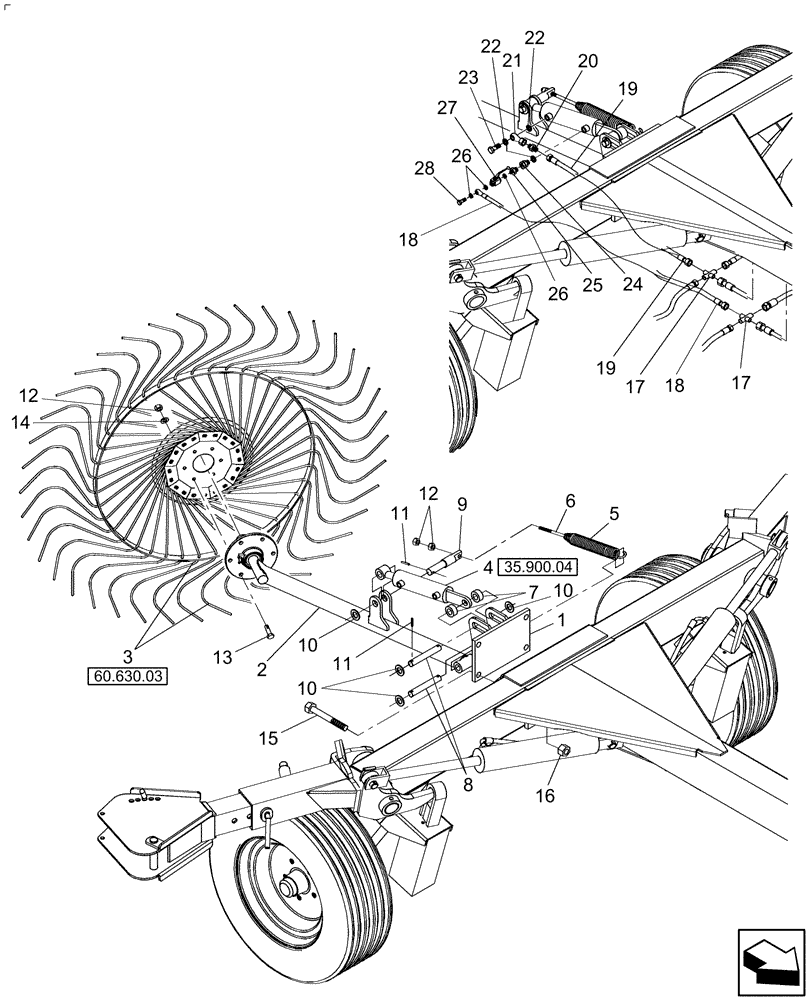

Схема запчастей Case IH WR101 - (88.100.02) - CENTER WHEEL, OPTIONAL HYDRAULIC LIFT KIT - 716929056 (88) - ACCESSORIES
14
27
17
24
12
10
60.630.03
3
13
26
10
10
12
25
20
35.900.04
4
15
21
19
22
8
18
9
11
11
17
6
22
7
16
26
5
23
28
2
1
18
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

W0

ORDER WHOLEGOODS

FIA Kit 716929056

1шт.

1

84225594

SUPPORT

1шт.

2

84226216

ARM

1шт.

3

86977393

WHEEL ASSY,1260mm OD, LH, Dark Gray, 40 Tines

See Figure 60.630.03 for breakdown

1шт.

4

84226211

HYDRAULIC CYLINDER,Double Acting, 20mm Rod, 100mm Stroke

40mm ID x 315mm Long, See Figure 35.900.04 for breakdown

1шт.

5

84226212

SPRING

1шт.

6

86729998

TIE-ROD

1шт.

7

84226213

TUBE SPACER

2шт.

8

84226214

PIN

2шт.

9

84226215

PIN

1шт.

10

86511327

WASHER,21mm ID x 37mm OD x 3mm Thk

5шт.

11

300868

ROLL PIN,6mm OD x 36mm L, Slotted

5шт.

12

100016

NUT,M10 x 1.5, Cl 8

8шт.

13

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

6шт.

14

140028

WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

6шт.

15

371221

BOLT,Hex, M16 x 2 x 160mm, Cl 8.8

4шт.

16

86000441

NUT,M16 x 2.0, Cl 8

4шт.

17

84223320

CROSS

2шт.

18

84226266

HYDRAULIC HOSE

650mm Long

1шт.

18

84380115

HYDRAULIC HOSE

730mm Long, Replaces 84226266

1шт.

19

84226265

HYDRAULIC HOSE

560mm Long

1шт.

19

84380116

HYDRAULIC HOSE

640mm Long, Replaces 84226265

1шт.

20

87350240

FITTING

1шт.

21

84223322

BANJO FITTING

1шт.

22

SIT620452

WASHER

3шт.

23

86836131

FITTING

1шт.

24

86900391

FITTING

1шт.

25

84223321

NIPPLE

1шт.

26

84223316

SEALING WASHER

3шт.

27

84223318

HYDRAULIC VALVE

1шт.

28

84223317

BANJO BOLT

1/4BSPP

1шт.
