Запчасти Case IH WR101 (60.630.01[02]) - REAR LIFT LINKAGE 12 WHEEL RAKE (60) - PRODUCT FEEDING

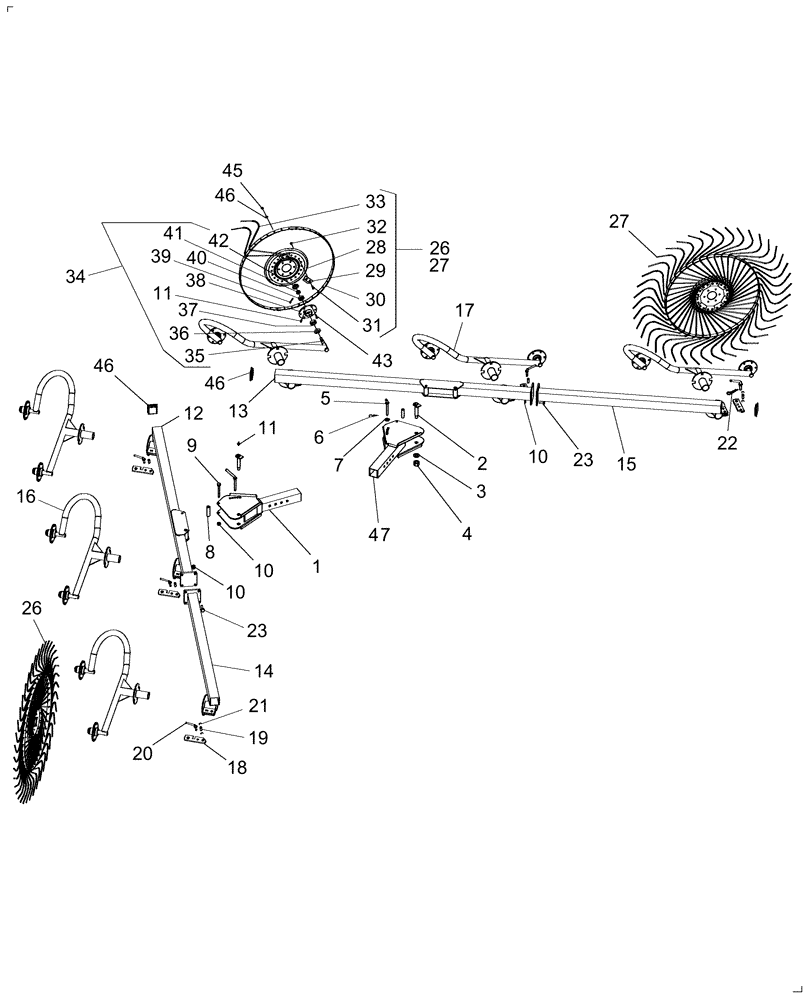

Схема запчастей Case IH WR101 - (60.630.01[02]) - REAR LIFT LINKAGE 12 WHEEL RAKE (60) - PRODUCT FEEDING
15
40
4
23
21
46
42
19
43
12
7
18
8
27
37
4
26
2
28
30
5
39
22
6
14
10
7
32
26
35
16
46
46
31
1
17
27
38
23
3
29
11
10
45
13
41
33
36
34
20
9
10
11

Артикул

Название

Примечание

Количество

1

84248732

ARM

RH

1шт.

2

84223310

PIN

2шт.

3

86511327

WASHER,21mm ID x 37mm OD x 3mm Thk

2шт.

4

380424

NUT,M20 x 2.5, Cl 8

2шт.

5

84223312

PIN

2шт.

6

755961

COTTER PIN

2шт.

7

86511326

WASHER,17mm ID x 30mm OD x 3mm Thk

2шт.

8

84223306

BUSHING

2шт.

9

309308

BOLT,Hex, M12 x 1.75 x 120mm, Cl 8.8

2шт.

10

100038

NUT,M12 x 1.75, Cl 8

10шт.

11

62161

LUBE NIPPLE,M8 x 1.25, Str

14шт.

12

84222426

FRAME

RH

1шт.

13

84222427

FRAME

LH

1шт.

14

84222428

EXTENSION

RH

1шт.

15

84222429

EXTENSION

LH

1шт.

16

84222420

ARM

RH

3шт.

17

84222422

ARM

LH

3шт.

18

84222407

STOP

6шт.

19

87338358

PIN

6шт.

20

84223305

PIN

6шт.

21

NNA301615

SNAP RING

12шт.

22

216698

COTTER PIN,0.125" OD x 1.75" L

6шт.

23

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

8шт.

26

86729951

WHEEL ASSY

RH

6шт.

27

86729949

WHEEL ASSY

LH

6шт.

28

86729956

FLANGE

12шт.

29

86836228

LOCK

120шт.

30

86729954

RIM

12шт.

31

338949

CARRIAGE BOLT,M10 x 1.5 x 25mm, Cl 8.8

240шт.

32

100037

LOCK NUT,M10 x 1.5, Cl 8

240шт.

33

86729948

TINE

480шт.

35

86977148

SPINDLE

12шт.

36

86837113

COVER

12шт.

37

86705858

BEARING ASSY,25mm ID x 52mm OD x 16.25mm W

12шт.

38

87495621

HUB

12шт.

39

130005

COTTER PIN,M3.2 x 32

12шт.

40

161713

BEARING ASSY,20mm ID x 47mm OD x 15.2mm W

12шт.

41

412103

SLOTTED NUT

12шт.

42

86837115

CAP

12шт.

43

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

72шт.

44

140028

WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

72шт.

45

100016

NUT,M10 x 1.5, Cl 8

72шт.

46

84222440

PLASTIC PLUG

4шт.

47

84248733

ARM

LH

1шт.

Выбрано товаров: 44
