(20.12) - MAIN FRAME

Запчасти Case IH HTX101 (20.12) - MAIN FRAME (39) - FRAMES AND BALLASTING

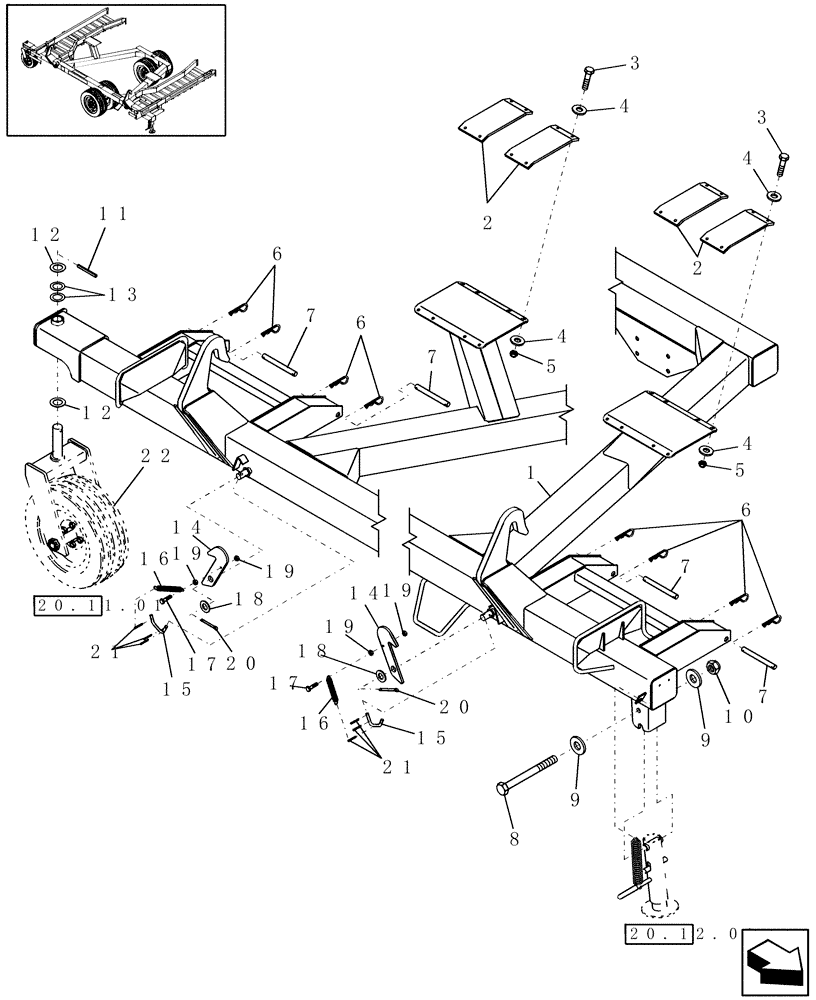

Схема запчастей Case IH HTX101 - (20.12) - MAIN FRAME (39) - FRAMES AND BALLASTING
6
16
21
1
6
4
5
21
8
18
3
7
17
17
13
19
11
15
19
20
22
19
6
4
15
19
2
7
18
9
20.12.01
20
16
14
7
2
12
9
5
10
7
3
20.11.01
12
4
4
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86630725

FUNNEL

FRAME Main, Includes Decals

1шт.

See Figure 20.08 For Decals

1шт.

2

86616292

PAD

4шт.

3

413-620

BOLT,Hex, 3/8" - 16 x 1-1/4", Gr 5

16шт.

4

495-21044

WASHER,3/8"

32шт.

5

232-4146

NUT,3/8"-16, GC

16шт.

6

86627125

COTTER PIN,0.148" OD x 2.75" OAL, Internal

Hairpin, 5/32" x 2-3/4"

8шт.

7

86615170

PIN

4шт.

8

413-1296

BOLT,Hex, 3/4" - 10 x 6", Gr 5

1шт.

9

495-21081

WASHER,3/4"

2шт.

10

232-41412

LOCK NUT,3/4"-10, GC

1шт.

11

87577

LOCK PIN,9.53mm OD x 50.8mm L, Slotted

1шт.

12

233295

WASHER

2шт.

13

28691

WASHER,39mm ID x 60mm OD x 0.89mm Thk

1шт.

14

86631668

LATCH

Ramp

2шт.

15

86631667

ROD

Latch

2шт.

16

86539129

SPRING

2шт.

18

495-11106

WASHER,1", SAE

2шт.

19

425-104

NUT,1/4"-20, Cl 5

4шт.

20

432-1224

COTTER PIN,3/16" x 1-1/2"

2шт.

21

432-812

COTTER PIN,3/4" OAL x 1/8" W

6шт.

22

0C

ORDER COMPONENTS

Caster Wheel

1шт.

17

413-420

BOLT,Hex, 1/4" - 20 x 1-1/4", Gr 5

2шт.
