Запчасти Case IH HTX101 (20.12[3]) - LATCH, TONGUE & SPRING TOWER (39) - FRAMES AND BALLASTING

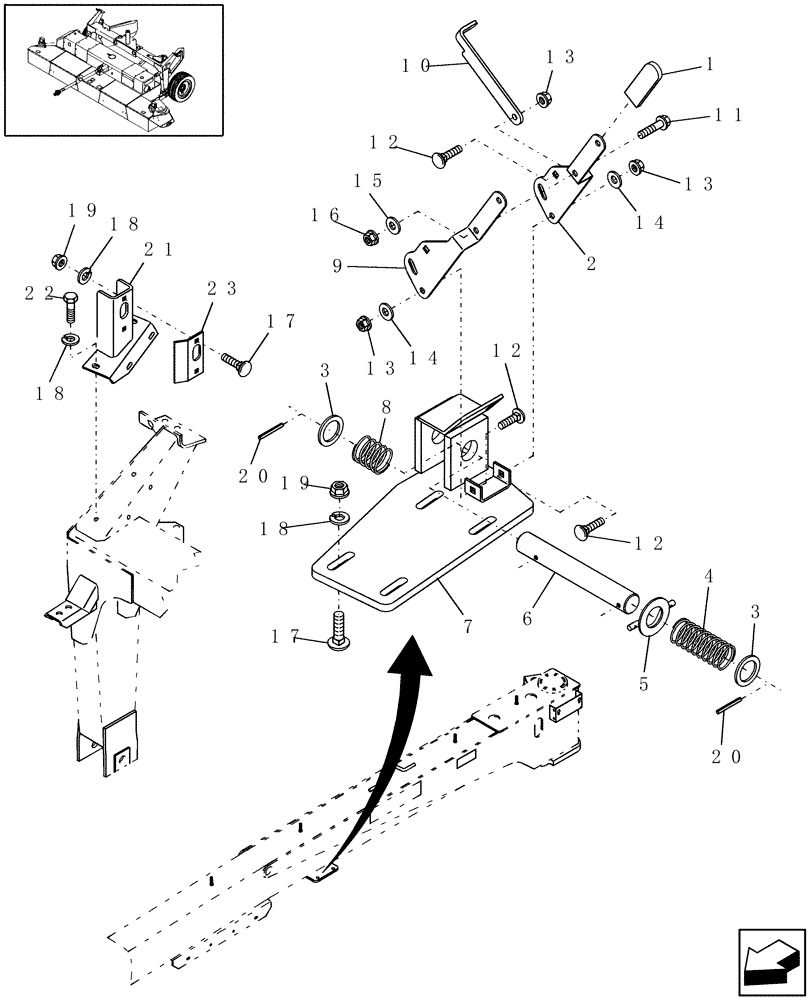

Схема запчастей Case IH HTX101 - (20.12[3]) - LATCH, TONGUE & SPRING TOWER (39) - FRAMES AND BALLASTING
3
16
21
1
19
3
13
8
14
11
20
7
17
10
20
12
9
6
19
4
18
13
13
17
18
12
22
2
18
14
15
23
12
5

Артикул

Название

Примечание

Количество

1

219838

HANDLE GRIP

1шт.

2

86619134

HANDLE

LH

1шт.

3

142656

WASHER,33.35mm ID x 47.63mm OD x 3.43mm Thk

2шт.

4

35324

SPRING

1шт.

5

86618985

ROD

1шт.

6

86590061

PIN

1шт.

7

86631396

PLATE ASSY.

1шт.

8

48176

SPRING

1шт.

9

86619133

HANDLE

RH

1шт.

10

86619129

LATCH

1шт.

11

458-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

1шт.

12

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

3шт.

13

231-5345

FLANGE NUT,Flg, 5/16"-18

3шт.

14

495-21038

WASHER,5/16"

2шт.

15

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

16

425-285

FLANGE NUT,Flg, 5/16"-18, G5

1шт.

17

433-824

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1 1/2", Gr 5

6шт.

18

86513238

LOCK WASHER,.515” ID x 1.070” OD x .120” TK

Belleville, 1/2"

10шт.

19

425-288

FLANGE NUT,Flg, 1/2"-13, G5

6шт.

20

38-11628

LOCK PIN,1/4" x 1 3/4", Slotted

2шт.

21

86631397

LATCH ASSY.

1шт.

22

86521614

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 5

4шт.

23

86632798

GUIDE

1шт.

Выбрано товаров: 23
