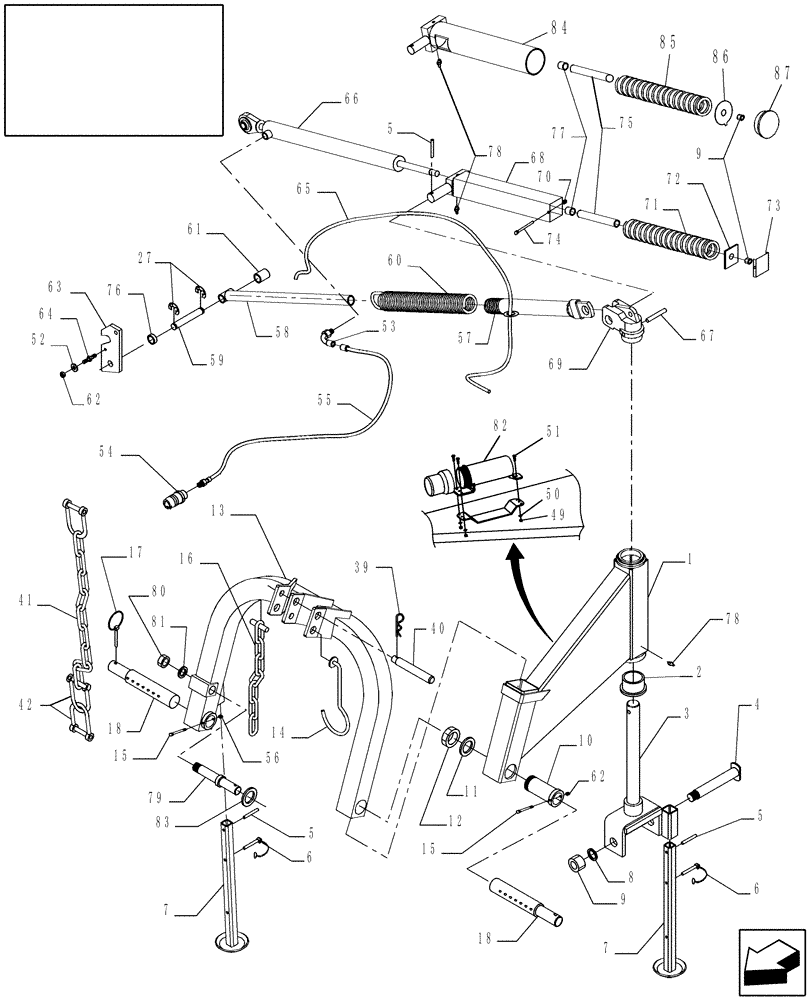

Запчасти Case IH MDX41 (E.10.B[2]) - MAIN FRAME E - Body and Structure

1

87350446

SUPPORT

1шт.

2

87348524

BUSHING

1шт.

3

87348959

SUPPORT

1шт.

4

87348963

PIN

1шт.

5

412689

LOCK PIN,8mm OD x 50mm L, Slotted

3шт.

6

647695

PIN,7.94mm OD

2шт.

7

87348653

FLOOR STAND

2шт.

8

86511327

WASHER,21mm ID x 37mm OD x 3mm Thk

1шт.

9

380424

NUT,M20 x 2.5, Cl 8

2шт.

10

87349876

BUSHING

1шт.

11

87349877

WASHER

1шт.

12

87359057

BEARING LOCK NUT

1шт.

13

87350453

3 POINT HITCH

1шт.

14

87348664

SUPPORT

1шт.

15

120108

BOLT,Hex, M8 x 1.25 x 80mm, Cl 8.8, Full Thd

2шт.

16

87348659

CHAIN

See Figure Note

1шт.

BPIN Y9ZSF0001

1шт.

16

84178575

CHAIN

1шт.

PIN Y9ZSF0001 AND FOLLOW

1шт.

17

132757

LINCH PIN,11.11mm OD x 44.45mm L

3шт.

18

87349874

PIN,40mm OD x 340mm L

2шт.

27

85702121

E-RING,M16 x 1.1mm Thk

2шт.

39

86627125

COTTER PIN,0.148" OD x 2.75" OAL, Internal

1шт.

40

87349875

PIN

1шт.

41

87348658

CHAIN

See Figure Note

1шт.

BPIN Y9ZSF0001

1шт.

41

84178574

CHAIN

1шт.

PIN Y9ZSF0001 AND FOLLOW

1шт.

42

87350244

SHACKLE

See Figure Note

2шт.

BPIN Y9ZSF0001

1шт.

42

87350244

SHACKLE

Extra Shackle At Bottom

3шт.

PIN Y9ZSF0001 AND FOLLOW

1шт.

49

353308

NUT,M6 x 1.0, Cl 8

3шт.

50

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

6шт.

51

120100

BOLT,M6 x 20mm, Cl 8.8

3шт.

52

80664

WASHER,0.38" ID x 0.88" OD x 0.08" Thk

1шт.

53

76344

90 ELBOW,9/16" - 18 JIC x 9/16" - 18 ORB

1шт.

54

9801618

QUICK MALE COUPLING,1/2" - 14

1шт.

55

87353959

HOSE,9.65 mm ID x 1970.00 mm, SAE 100R1AT

1шт.

57

87349785

TUBE,48.30 mm OD x 675 mm L

1шт.

58

87348674

TUBE,33.70 mm OD x 750 mm L

1шт.

59

87348518

PIN

1шт.

60

87348817

SPRING

1шт.

61

87349881

BUSHING

1шт.

62

86629542

NUT,M8 x 1.25, Cl 8.8

1шт.

63

87350239

HOOK

2шт.

64

87374362

STUD

1шт.

65

175707

ROPE

1шт.

66

87348920

HYDRAULIC CYLINDER,25mm Rod, 647mm Stroke

For Component Breakdown, See Fig. G.10.A.26[2]

1шт.

67

87354221

SPECIAL PIN

1шт.

68

87348922

SUPPORT

1шт.

BPIN Y9ZSF0001

1шт.

69

87348652

SUPPORT

1шт.

70

353308

NUT,M6 x 1.0, Cl 8

1шт.

BPIN Y9ZSF0001

1шт.

71

87350003

SPRING

1шт.

BPIN Y9ZSF0001

1шт.

72

87348521

PLATE

1шт.

BPIN Y9ZSF0001

1шт.

73

87349871

COVER

1шт.

BPIN Y9ZSF0001

1шт.

74

86508570

BOLT,Hex, M6 x 80mm OAL, Cl 8.8

1шт.

BPIN Y9ZSF0001

1шт.

75

87348520

BUSHING

1шт.

76

87349880

BUSHING

1шт.

77

87349879

BUSHING

1шт.

78

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

2шт.

79

87349882

PIN

1шт.

80

84022122

THIN NUT,M24 x 2.0, Cl 05

1шт.

81

86509829

LOCK WASHER,24.5mm ID x 40mm OD x 5mm Thk

1шт.

82

SML49722

HOLDER

Holder, Operator's Manual

1шт.

83

86836239

WASHER

1шт.

84

84195596

SUPPORT

1шт.

PIN Y9ZSF0001 AND FOLLOW

1шт.

85

84195594

SPRING

1шт.

PIN Y9ZSF0001 AND FOLLOW

1шт.

86

84195597

WASHER

1шт.

PIN Y9ZSF0001 AND FOLLOW

1шт.

87

84195598

PLUG

1шт.

PIN Y9ZSF0001 AND FOLLOW

1шт.
