Запчасти Case IH MDX31 (C.50.B.45.40[2]) - DRIVE, PULLEYS, SHAFTS, & BELTS C - Power Train

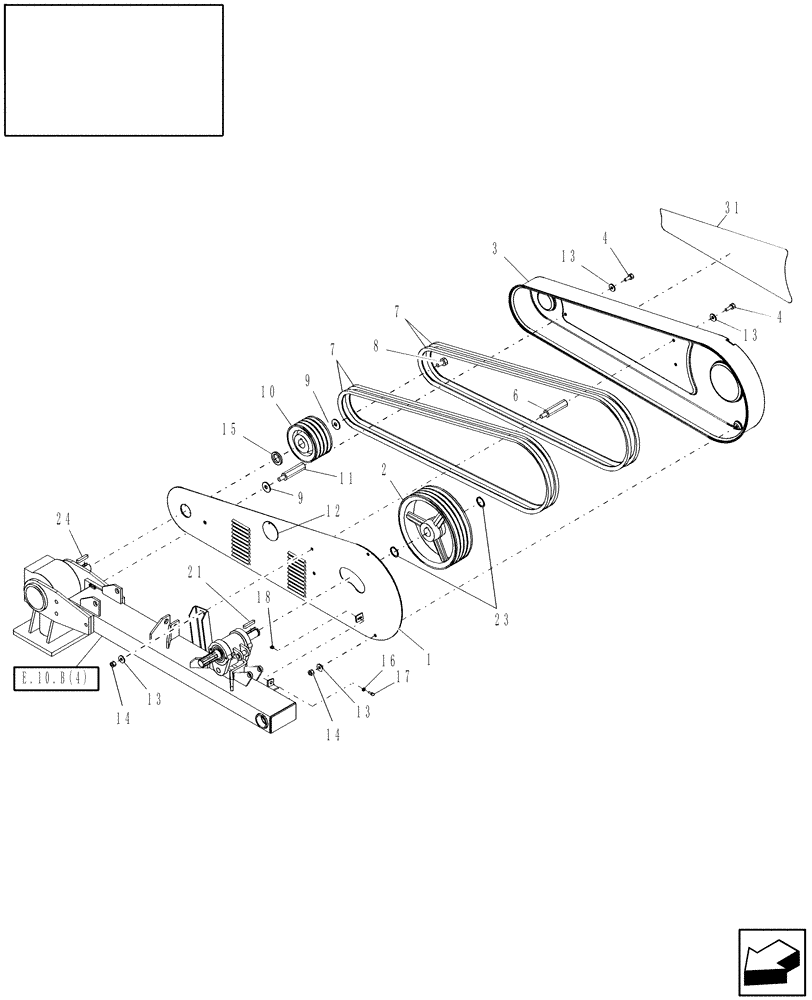

Схема запчастей Case IH MDX31 - (C.50.B.45.40[2]) - DRIVE, PULLEYS, SHAFTS, & BELTS C - Power Train
1
9
31
13
17
13
21
16
8
4
14
24
3
13
4
10
2
18
7
9
15
12
13
14
e.10.b(4)
11
6
7
23

Артикул

Название

Примечание

Количество

1

87347241

COVER

1шт.

2

87350004

PULLEY

1шт.

3

87350246

COVER

1шт.

Does Not Include Decal

1шт.

4

300383

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

5шт.

6

87350249

SPACER

4шт.

7

87358178

SET OF BELTS,2500.00 mm L

1шт.

8

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

1шт.

9

9511052

WASHER,13.5mm ID x 44mm OD x 4mm Thk

2шт.

10

87350005

PULLEY

1шт.

11

87350248

SPACER

1шт.

12

87348973

PLUG

1шт.

13

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

9шт.

14

100037

LOCK NUT,M10 x 1.5, Cl 8

4шт.

15

87350245

SPACER

1шт.

16

80664

WASHER,0.38" ID x 0.88" OD x 0.08" Thk

1шт.

17

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

18

86629542

NUT,M8 x 1.25, Cl 8.8

1шт.

21

170052

KEY

1шт.

23

370004

SNAP RING,M35 x 1.5mm Thk, External

2шт.

24

170012

KEY,8mm W x 50mm OAL

1шт.

31

87341184

DECAL

MDX31

1шт.

31

87655413

DECAL

MDX31, Start Year: 01-SEP-07

1шт.

Выбрано товаров: 23
