Запчасти Case IH MDX21 (K.10.E.60[01A]) - CUTTERBAR, EXTERNAL COMPONENTS - PRIOR TO PIN Y9ZSB0001 K - Crop Processing

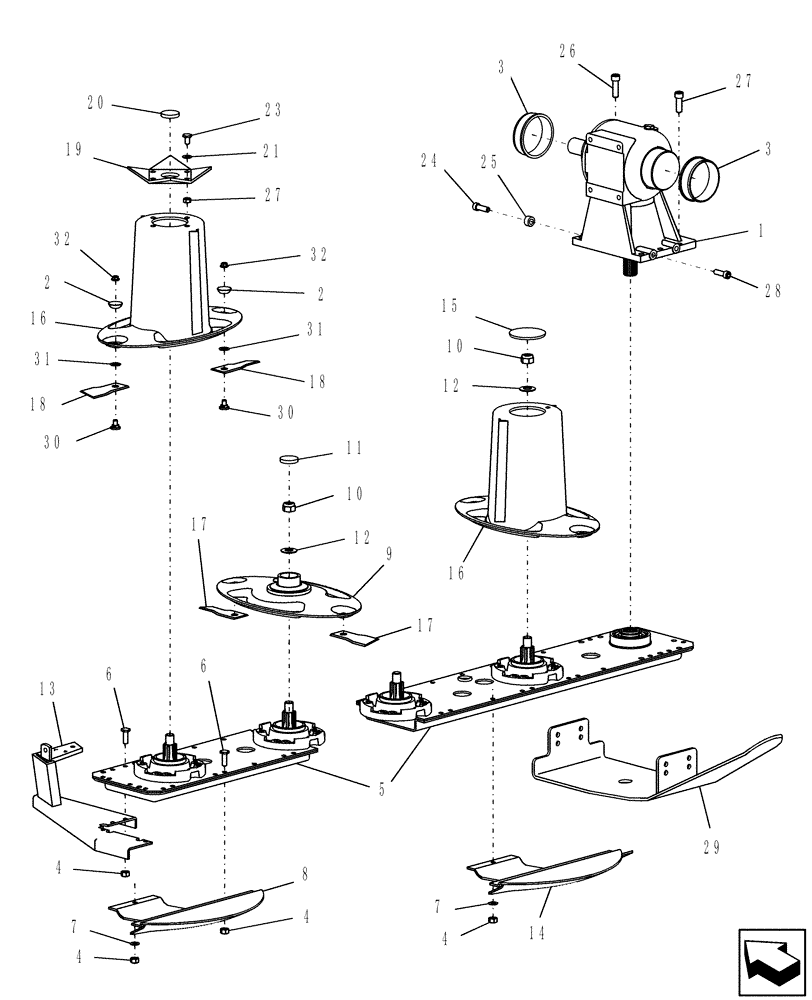

Схема запчастей Case IH MDX21 - (K.10.E.60[01A]) - CUTTERBAR, EXTERNAL COMPONENTS - PRIOR TO PIN Y9ZSB0001 K - Crop Processing
30
11
12
20
18
19
14
4
32
4
3
10
25
9
26
27
32
23
3
24
4
30
27
16
10
6
1
18
4
17
2
29
31
15
8
7
7
31
13
6
16
5
17
12
2
28
21

Артикул

Название

Примечание

Количество

1

87352517

GEARBOX ASSY

For Component Breakdown See Fig. K.10.E.40

1шт.

2

87358642

CUP

8шт.

3

87350238

BUSHING,90.5mm ID x 100.5mm OD x 30.3mm L

2шт.

4

86500689

NUT,M10 x 1.5, Cl 10

16шт.

5

87362465

CUTTER

Bar; For Component Breakdown, See Fig. K.10.E.60[03]

1шт.

6

87360086

SERRATED SCREW,M10 x 30mm

12шт.

7

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

4шт.

8

87358655

SUPPORT

Shoe

3шт.

9

87359032

DISC

2шт.

10

832-46420

NUT,M20 x 2.5, Cl 8

4шт.

11

87359711

PLUG

2шт.

12

322359

BELLEVILLE WASHER,M20 Bolt Size x 40mm OD x 3.2mm Thk

4шт.

13

87353985

SUPPORT

1шт.

14

87358656

SUPPORT

Shoe

1шт.

15

87358650

PLUG

1шт.

16

87358657

DISC

Cone

2шт.

17

87348087

KNIFE

Clockwise

4шт.

18

87348084

KNIFE

Counter-Clockwise

4шт.

19

87348082

PLATE

1шт.

20

87362951

PLUG

1шт.

21

86511315

WASHER,8.4mm ID x 16mm OD x 1.8mm Thk

4шт.

22

832-46408

NUT,M8 x 1.25, Cl 8

4шт.

23

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

4шт.

24

86566100

HEX SOC SCREW,M10 x 35mm, Cl 12.9, Full Thd

2шт.

25

87358999

SPACER

2шт.

26

86508426

HEX SOC SCREW,M12 x 1.75 x 45mm, Cl 12.9, Full Thd

3шт.

27

280685

HEX SOC SCREW,M12 x 40mm, Cl 12.9

5шт.

28

86559251

HEX SOC SCREW,M10 x 1.5 x 22mm, Cl 12.9, Full Thd

2шт.

29

87358661

SUPPORT

1шт.

30

87359007

FLANGE BOLT,M12 x 24.50mm

M12 x 24.5

8шт.

31

87358654

WASHER,64mm ID x 90mm OD x 1.5mm Thk

8шт.

32

87359003

NUT

M12

8шт.

Выбрано товаров: 32
