Запчасти Case IH MDX21 (E.10.B[1]) - MAIN FRAME E - Body and Structure

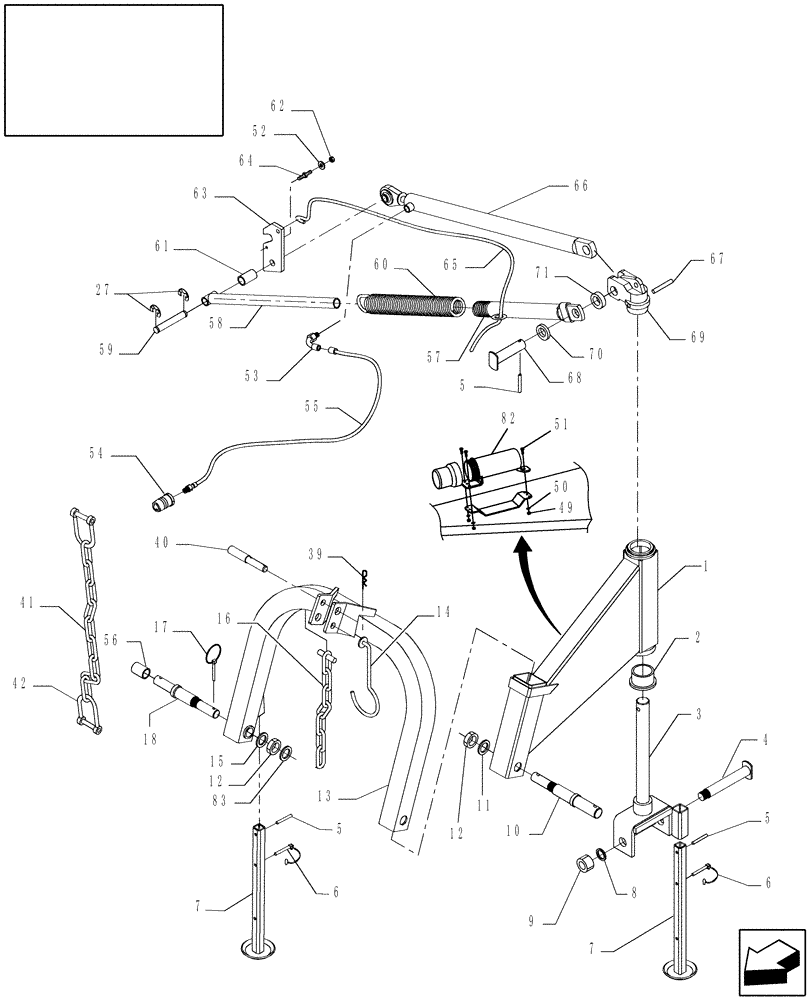

Схема запчастей Case IH MDX21 - (E.10.B[1]) - MAIN FRAME E - Body and Structure
5
12
50
5
6
57
7
7
59
58
55
9
3
42
41
14
10
61
13
67
11
2
27
49
65
71
53
66
82
6
68
56
8
17
18
1
4
5
52
64
40
60
12
16
39
54
70
51
63
83
15
62
69

Артикул

Название

Примечание

Количество

1

87350448

SUPPORT

1шт.

2

87348524

BUSHING

1шт.

3

87348602

PIN

1шт.

4

87348308

PIN

1шт.

5

412689

LOCK PIN,8mm OD x 50mm L, Slotted

3шт.

6

647695

PIN,7.94mm OD

2шт.

7

87348653

FLOOR STAND

2шт.

8

86511327

WASHER,21mm ID x 37mm OD x 3mm Thk

1шт.

9

380424

NUT,M20 x 2.5, Cl 8

1шт.

10

87348313

PIN,36mm OD x 260mm L

1шт.

11

86511328

WASHER,25mm ID x 44mm OD x 4mm Thk

1шт.

12

84022122

THIN NUT,M24 x 2.0, Cl 05

1шт.

13

87350450

3 POINT HITCH

1шт.

14

87348664

SUPPORT

1шт.

15

86509829

LOCK WASHER,24.5mm ID x 40mm OD x 5mm Thk

1шт.

16

87348659

CHAIN

1шт.

17

132757

LINCH PIN,11.11mm OD x 44.45mm L

3шт.

18

87349873

PIN,22mm OD x 260mm L

1шт.

27

85702121

E-RING,M16 x 1.1mm Thk

2шт.

39

86627125

COTTER PIN,0.148" OD x 2.75" OAL, Internal

1шт.

40

87350241

PIN

1шт.

41

87348658

CHAIN

1шт.

42

87350244

SHACKLE

2шт.

49

353308

NUT,M6 x 1.0, Cl 8

3шт.

50

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

6шт.

51

120100

BOLT,M6 x 20mm, Cl 8.8

3шт.

52

80664

WASHER,0.38" ID x 0.88" OD x 0.08" Thk

1шт.

53

76344

90 ELBOW,9/16" - 18 JIC x 9/16" - 18 ORB

1шт.

54

9801618

QUICK MALE COUPLING,1/2" - 14

1шт.

55

87353959

HOSE,9.65 mm ID x 1970.00 mm, SAE 100R1AT

1шт.

56

87350243

BUSHING

1шт.

57

87349783

TUBE,48.30 mm OD x 480 mm L

1шт.

58

87348674

TUBE,33.70 mm OD x 750 mm L

1шт.

59

87348518

PIN

1шт.

60

87348817

SPRING

1шт.

61

87348519

BUSHING

1шт.

62

86629542

NUT,M8 x 1.25, Cl 8.8

1шт.

63

87350239

HOOK

1шт.

64

87374362

STUD

1шт.

65

175707

ROPE

1шт.

66

87348672

HYDRAULIC CYLINDER,20mm Rod, 670mm Stroke

For Component Breakdown, See Fig. G.10.A.26[1]

1шт.

67

87354221

SPECIAL PIN

1шт.

68

87348311

PIN

1шт.

69

87348652

SUPPORT

1шт.

70

87348661

SPACER

1шт.

71

87348663

SPACER

1шт.

82

SML49722

HOLDER

1шт.

83

86836239

WASHER

1шт.

Выбрано товаров: 48
