(9-06) - DECALS AND LOCATION DIAGRAM, HEADER LEFT

Запчасти Case IH SC416 (9-06) - DECALS AND LOCATION DIAGRAM, HEADER LEFT (09) - CHASSIS

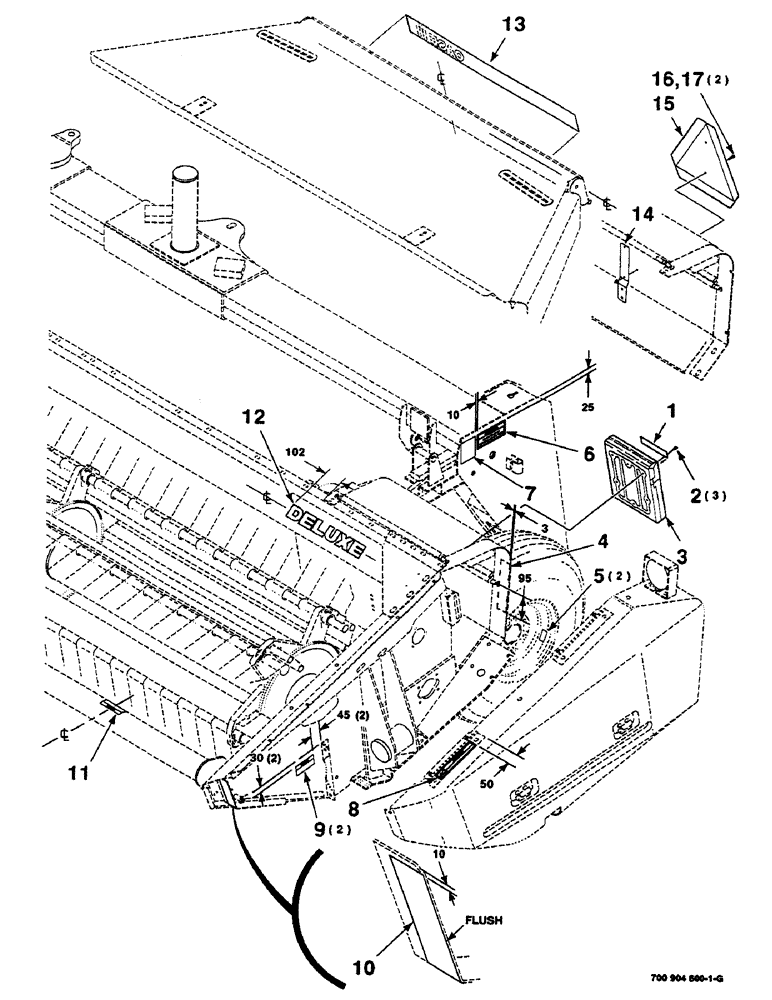

Схема запчастей Case IH SC416 - (9-06) - DECALS AND LOCATION DIAGRAM, HEADER LEFT (09) - CHASSIS
2
10
15
7
5
12
14
4
16
9
8
3
1
13
11
17
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700714585

DECAL

- manual holder

1шт.

2

187-1036

SELF-TAP SCREW,Hex Washer, 1/4" - 20 x 1/2"

1/4-20 X 1/2 HWHTCTS

3шт.

3

700714418

HOLDER

- manual

1шт.

4

700717402

REFLECTOR

- red

1шт.

5

700707196

DECAL

- tire pressure

2шт.

6

779199

DECAL

- warning

1шт.

7

78840

DECAL

- patent

1шт.

8

700715851

DECAL

- danger

1шт.

9

700712061

DECAL

- notice

2шт.

10

700717403

REFLECTOR

- yellow

1шт.

11

778522

DECAL

- notice

1шт.

12

700717559

DECAL

- deluxe

1шт.

13

700716991

DECAL

- combo SC414, rear

1шт.

700716992

DECAL

- combo SC416, rear

1шт.

14

7020597

BRACKET

SPADE

1шт.

15

7020589

EMBLEM

- smv

1шт.

16

163-14

SCREW,Hex Wshr Hd, 1/4" - 20 x 1"

1/4-20 X 1 HWHMS

2шт.

17

231-5144

SERRATED NUT,Flg, USR, 1/4"-20

2шт.
