(7-36) - AUGER PAN AND STRIPPER ASSEMBLIES RIGHT (16 FOOT)

Запчасти Case IH SC416 (7-36) - AUGER PAN AND STRIPPER ASSEMBLIES RIGHT (16 FOOT) (09) - CHASSIS

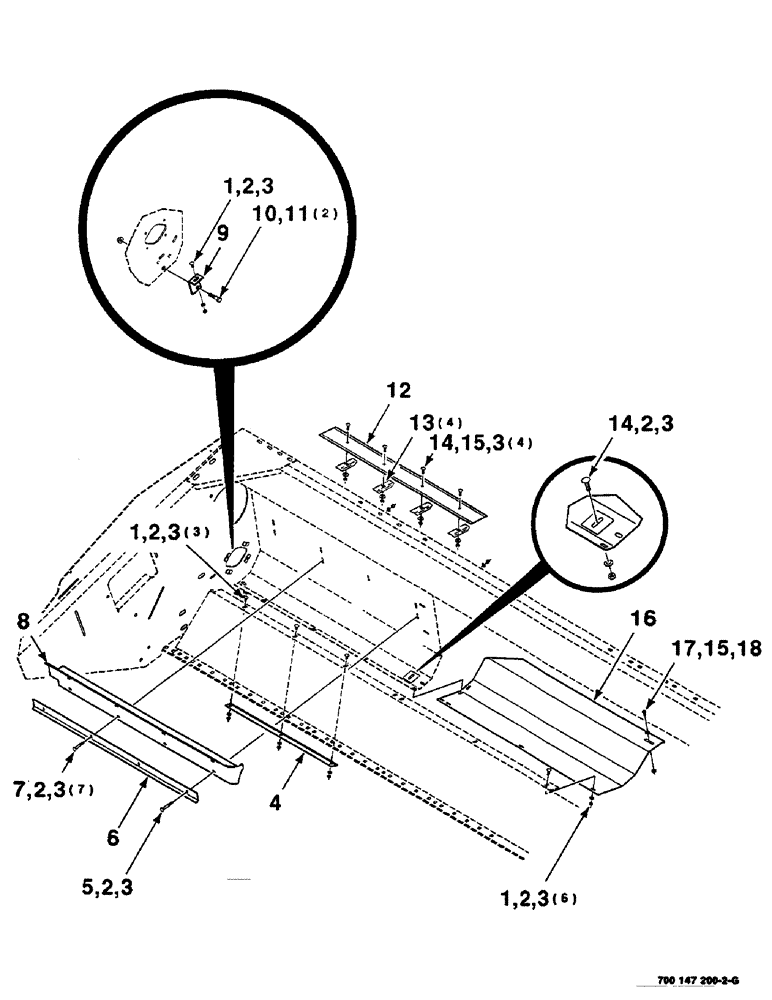

Схема запчастей Case IH SC416 - (7-36) - AUGER PAN AND STRIPPER ASSEMBLIES RIGHT (16 FOOT) (09) - CHASSIS
2
11
2
3
14
1
8
12
13
14
15
3
6
17
16
15
3
1
18
3
10
2
1
3
9
2
3
4
7
3
5
2
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

10шт.

2

496-21034

WASHER,11/32" x 11/16" x 0.89", HDN

19шт.

3

425-105

NUT,5/16"-18, G5

23шт.

4

700136370

STRAP

- retainer

1шт.

5

433-540

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 2 1/2", Gr 5

5/16-18 X 2-1/2 RHSNB

1шт.

6

700114693

ANGLE BAR

ANGLE - stripper

1шт.

7

433-536

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 2 1/4", Gr 5

5/16-18 X 2-1/4 RHSNB

7шт.

8

700134695

STRIPPER

WA - right 16 foot

1шт.

9

700124317

ANGLE

- right

1шт.

10

413-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 5

2шт.

11

231-5348

FLANGE NUT,Flg, 1/2"-13

1/2-13 HFTLN GR/G

2шт.

12

700136372

PAN

- filler

1шт.

13

700136368

CLIP

- retainer

4шт.

14

111-237

CARRIAGE BOLT,Short NK, 5/16"-18 x 1", G5

BOLT, CARRIAGE, Short NK, 5/16"-18 x 1", G5

5шт.

15

495-61034

WASHER,0.34" ID x 0.88" OD x 0.06" Thk

5/16 WIDE PLAIN WASHER

5шт.

16

700124319

PAN

- auger, right

1шт.

17

121-115

SERRATED BOLT,Hex, 5/16" - 18 x 3/4"

1шт.

18

232-5315

FLANGE NUT,Flg, 5/16"-18

5/16-18 HFTLN GR/G

1шт.
