(7-34) - AUGER PAN AND STRIPPER ASSEMBLIES LEFT, 16 FOOT

Запчасти Case IH SC416 (7-34) - AUGER PAN AND STRIPPER ASSEMBLIES LEFT, 16 FOOT (09) - CHASSIS

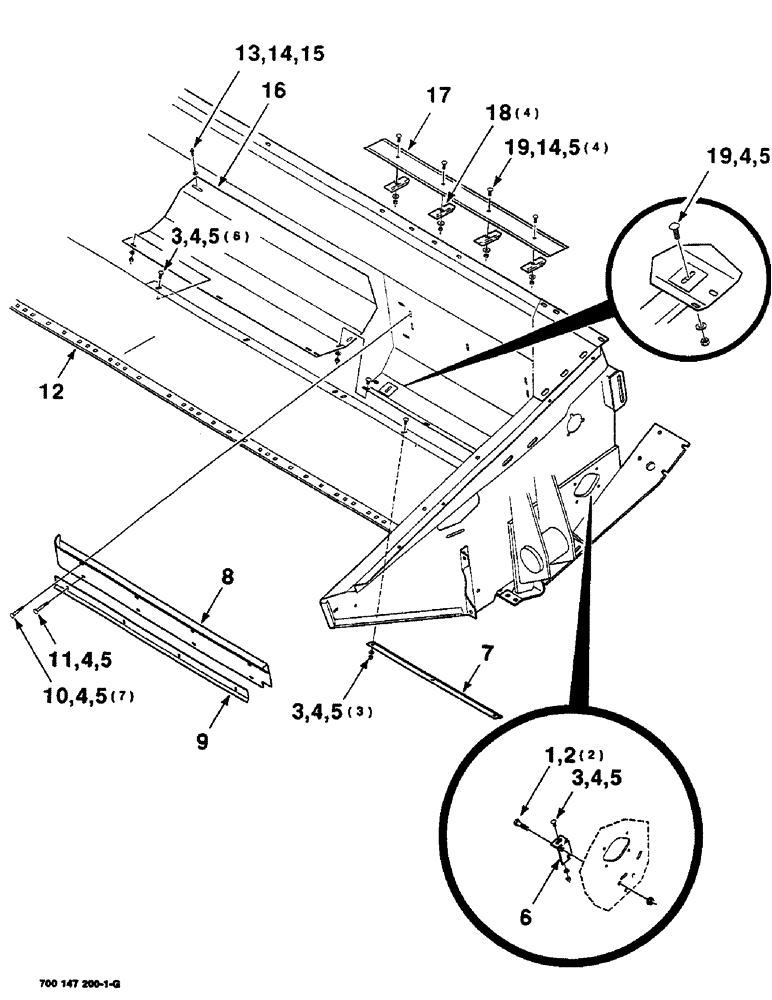

Схема запчастей Case IH SC416 - (7-34) - AUGER PAN AND STRIPPER ASSEMBLIES LEFT, 16 FOOT (09) - CHASSIS
3
15
1
5
14
14
5
11
5
4
10
3
12
16
3
4
4
6
19
18
5
4
5
5
4
9
4
13
17
2
5
19
8
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

413-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 5

2шт.

2

231-5348

FLANGE NUT,Flg, 1/2"-13

1/2-13 HFTLN GR/G

2шт.

3

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

10шт.

4

496-21034

WASHER,11/32" x 11/16" x 0.89", HDN

19шт.

5

425-105

NUT,5/16"-18, G5

23шт.

6

700124318

ANGLE

- left

1шт.

7

700136370

STRAP

- retainer

1шт.

8

700134691

STRIPPER

WA - left 16 foot

1шт.

9

700114693

ANGLE BAR

ANGLE - stripper

1шт.

10

433-536

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 2 1/4", Gr 5

5/16-18 X 2-1/4 RHSNB

7шт.

11

433-540

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 2 1/2", Gr 5

5/16-18 X 2-1/2 RHSNB

1шт.

12

700134646

BRACE

HEADER WA - 16'

1шт.

13

121-115

SERRATED BOLT,Hex, 5/16" - 18 x 3/4"

1шт.

14

495-61034

WASHER,0.34" ID x 0.88" OD x 0.06" Thk

5/16 WIDE PLAIN WASHER

5шт.

15

232-5315

FLANGE NUT,Flg, 5/16"-18

5/16-18 HFTLN GR/G

1шт.

16

700124320

PAN

- auger, left

1шт.

17

700136372

PAN

- filler

1шт.

18

700136368

CLIP

- retainer

4шт.

19

111-237

CARRIAGE BOLT,Short NK, 5/16"-18 x 1", G5

BOLT, CARRIAGE, Short NK, 5/16"-18 x 1", G5

5шт.
