(3-10) - HOLDDOWN AND GUARD ASSEMBLY, RANGE GUARD, 16 FOOT

Запчасти Case IH SC416 (3-10) - HOLDDOWN AND GUARD ASSEMBLY, RANGE GUARD, 16 FOOT (09) - CHASSIS

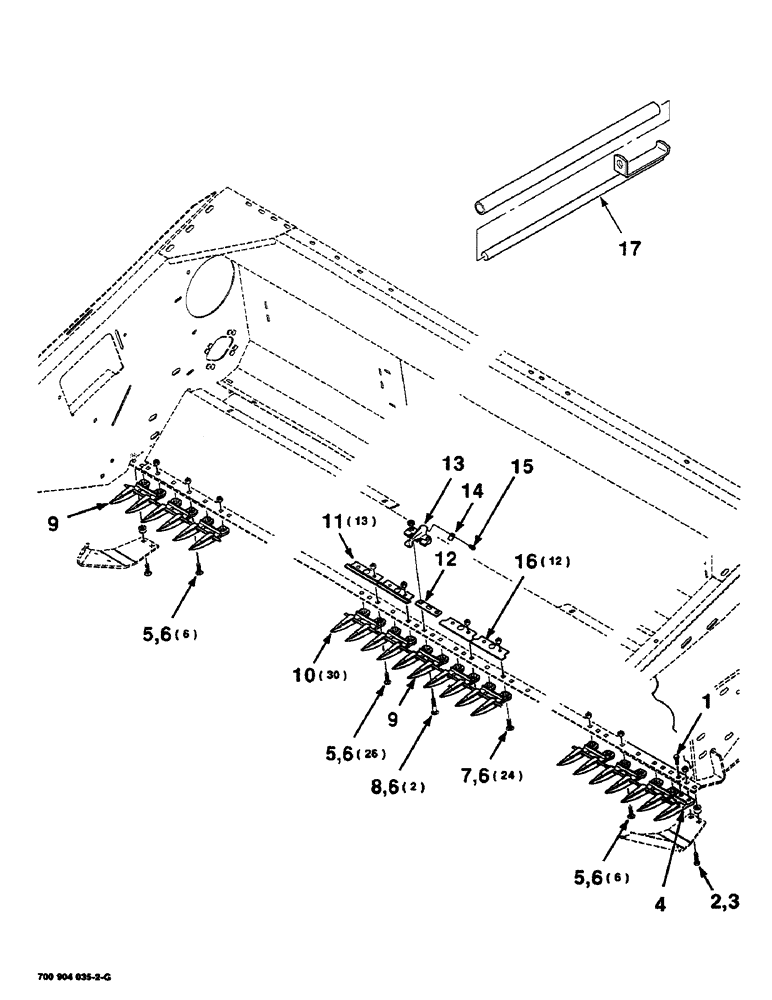

Схема запчастей Case IH SC416 - (3-10) - HOLDDOWN AND GUARD ASSEMBLY, RANGE GUARD, 16 FOOT (09) - CHASSIS
9
7
13
11
10
6
6
6
5
3
14
16
15
12
4
9
17
2
6
5
5
6
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

414-716

BOLT,Hex, 7/16" - 20 x 1", Gr 5

1шт.

2

700706821

SCREW

7/16-20 X 1-1/2 FTC

1шт.

3

425-117

NUT,7/16"-20, G5

1шт.

4

49395

GUARD

- single

1шт.

5

433-724

CARRIAGE BOLT,Sq Nk, 7/16" - 14 x 1 1/2", Gr 5

7/16-14 X 1-1/2 RHSNB

38шт.

6

425-107

NUT,7/16"-14, G5

64шт.

7

433-728

CARRIAGE BOLT,Sq Nk, 7/16" - 14 x 1 3/4", Gr 5

7/16-14 X 1-3/4 RHSNB

20шт.

8

433-736

CARRIAGE BOLT,Sq Nk, 7/16" - 14 x 2 1/4", Gr 5

7/16-14 X 2-1/4 RHSNB

2шт.

9

700707464

GUARD

- double, center

2шт.

10

700716292

GUARD

- sickle, double

30шт.

11

700134757

PLATE

HOLDDOWN

13шт.

12

700111956

PLATE

SHIM

1шт.

13

700117849

PACKAGE

HOLDDOWN ASSEMBLY (includes items 6, 8, 14 and 15)

1шт.

14

700107019

KIT

WELD NUT

1шт.

15

413-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

C Hex, 5/16"-18 x 3/4", G5, Full Thd

1шт.

16

700134758

PLATE

HOLDDOWN

12шт.

17

6135081

GUARD

STRAIGHTENER

1шт.
