(7-42) - HEADER AUGER PAN & STRIPPER ASM. - LEFT (14 FOOT)

Запчасти Case IH SC414 (7-42) - HEADER AUGER PAN & STRIPPER ASM. - LEFT (14 FOOT) (09) - CHASSIS

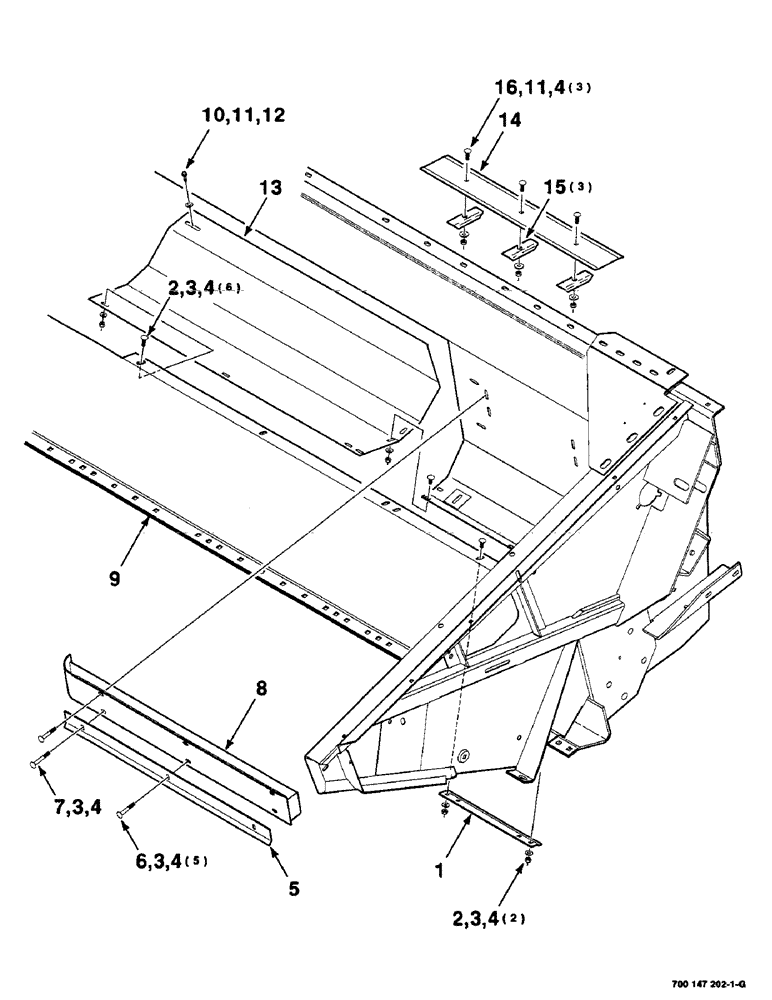

Схема запчастей Case IH SC414 - (7-42) - HEADER AUGER PAN & STRIPPER ASM. - LEFT (14 FOOT) (09) - CHASSIS
3
10
7
1
2
5
2
6
4
16
3
4
13
4
4
9
14
11
3
12
15
3
4
11
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700136371

STRAP

- retainer

1шт.

2

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

8шт.

3

496-21034

WASHER,11/32" x 11/16" x 0.89", HDN

14шт.

4

425-105

NUT,5/16"-18, G5

17шт.

5

700109703

ANGLE

- stripper, left

1шт.

6

433-536

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 2 1/4", Gr 5

5/16-18 X 2-1/4 RHSNB

5шт.

7

433-540

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 2 1/2", Gr 5

5/16-18 X 2-1/2 RHSNB

1шт.

8

700136257

STRIPPER

WA - left 14 foot

1шт.

9

700136235

FRAME

HEADER WA - 14 foot

1шт.

10

121-115

SERRATED BOLT,Hex, 5/16" - 18 x 3/4"

1шт.

11

495-61034

WASHER,0.34" ID x 0.88" OD x 0.06" Thk

5/16 WIDE PLAIN WASHER

4шт.

12

232-5315

FLANGE NUT,Flg, 5/16"-18

5/16-18 HFTLN GR/G

1шт.

13

700124320

PAN

- auger, left

1шт.

14

700136373

PAN

- filler

1шт.

15

700136368

CLIP

- retainer

3шт.

16

111-237

CARRIAGE BOLT,Short NK, 5/16"-18 x 1", G5

BOLT, CARRIAGE, Short NK, 5/16"-18 x 1", G5

3шт.
