(6-04) - REEL ASSEMBLY

Запчасти Case IH 8380 (6-04) - REEL ASSEMBLY (09) - CHASSIS

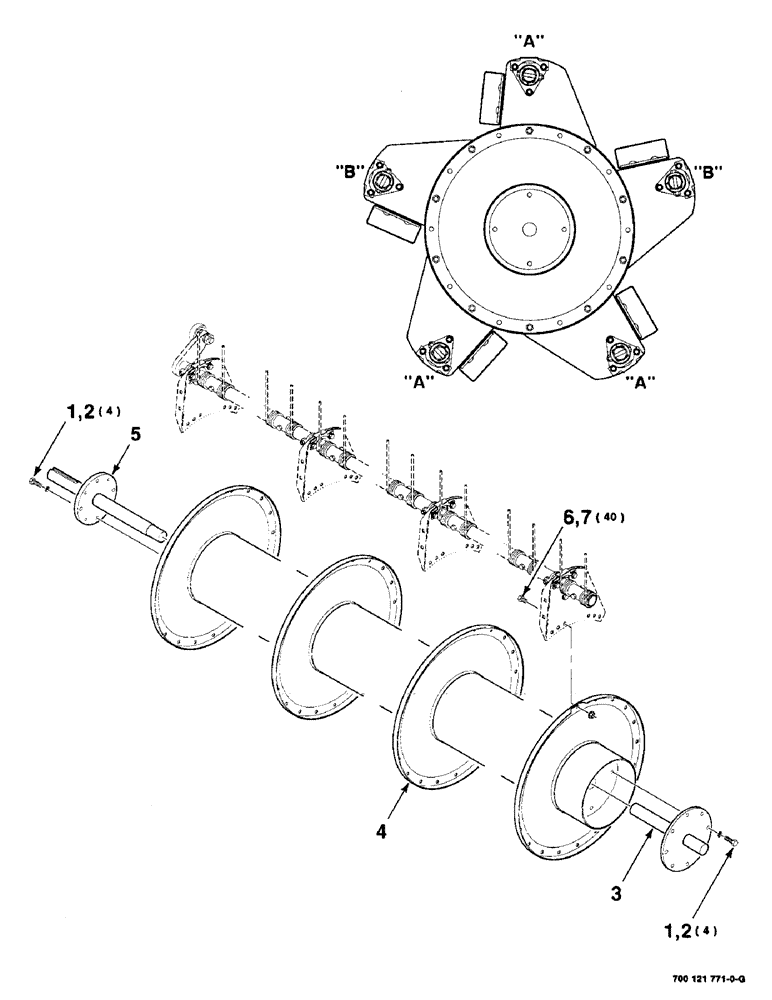

Схема запчастей Case IH 8380 - (6-04) - REEL ASSEMBLY (09) - CHASSIS
7
5
2
1
6
2
4
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

413-616

BOLT,Hex, 3/8" - 16 x 1", Gr 5

8шт.

2

492-11038

LOCK WASHER,3/8"

8шт.

3

700110207

SHAFT

WA - left

1шт.

4

700114540

REEL

TUBE

1шт.

5

700114541

SHAFT

- drive, right (S.N. CFH0009501 thru-0009781)

1шт.

700122466

SHAFT

- drive, right (S.N. CFH0009782 and later)

1шт.

6

413-610

BOLT,Hex, 3/8" - 16 x 5/8", Gr 5

40шт.

7

231-5146

FLANGE NUT,3/8"-16

40шт.
